Датчик давления, встроенный или выносной: какой частотник держит напор ровнее

Без датчика частотник работает как обычный регулятор оборотов: вы задали 45 Гц, он держит 45 Гц. Насос крутится с одной скоростью независимо от того, набирают ли ванну или капает один кран. Давление в системе при этом гуляет: открыли второй кран, напор просел, закрыли, напор подскочил.

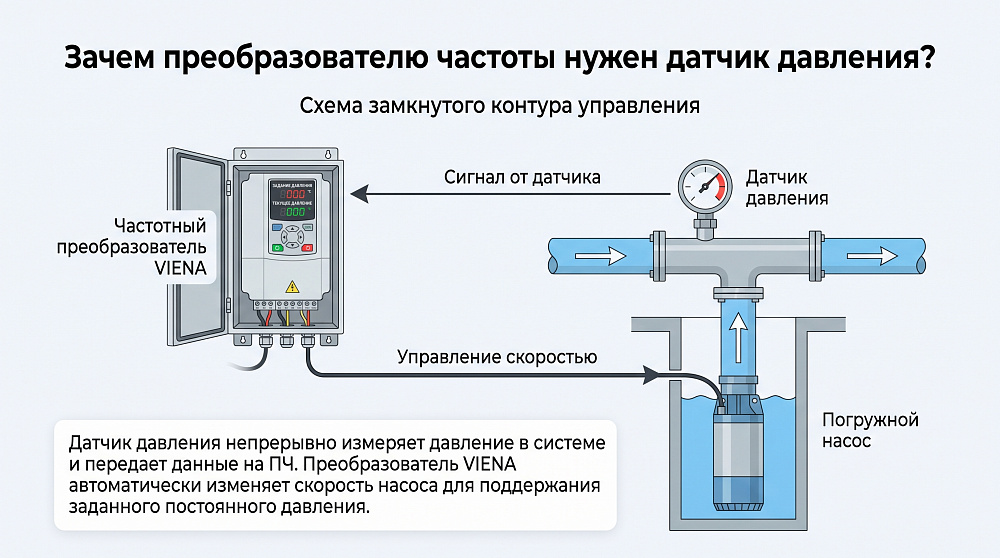

Датчик замыкает контур. Он меряет фактическое давление в трубе и передаёт сигнал в преобразователь, а тот сравнивает цифру с уставкой и добавляет или снимает обороты. Задали 3 бара: система будет держать 3 бара при одном открытом кране и при четырёх. Именно эта обратная связь превращает частотник из регулятора скорости в станцию постоянного давления. Серии VIENA GM, GL и Aqua идут с датчиком в комплекте, поэтому связка настроена заводом и её не надо подбирать по сигналу и диапазону самому.

Побочный эффект приятный: реле давления и большой гидроаккумулятор из схемы уходят. Насос перестаёт щёлкать по десять раз в час, а вместе с щелчками уходит и износ пусковой аппаратуры. Считать обороты и подстраивать их частотник умеет сотни раз в секунду, реле так не умеет в принципе, оно знает только «включить» и «выключить».

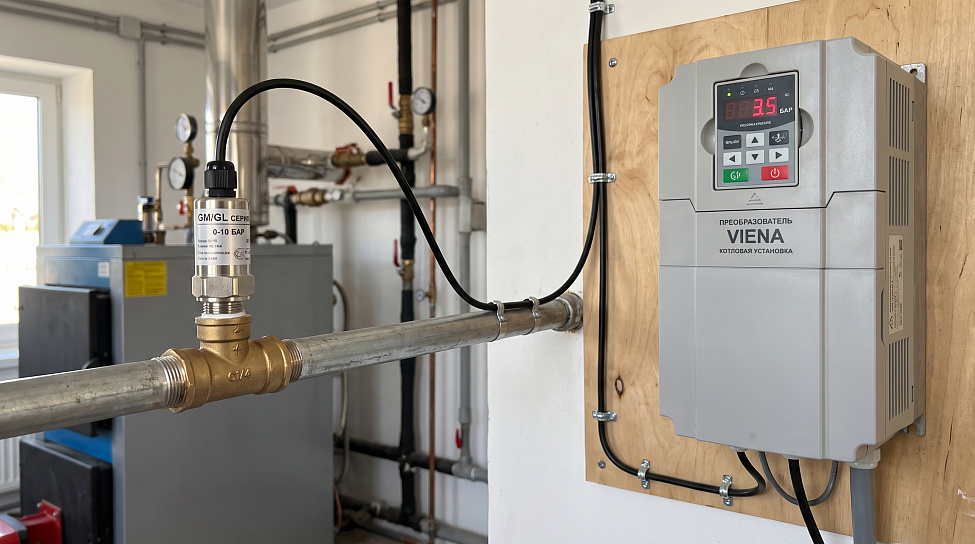

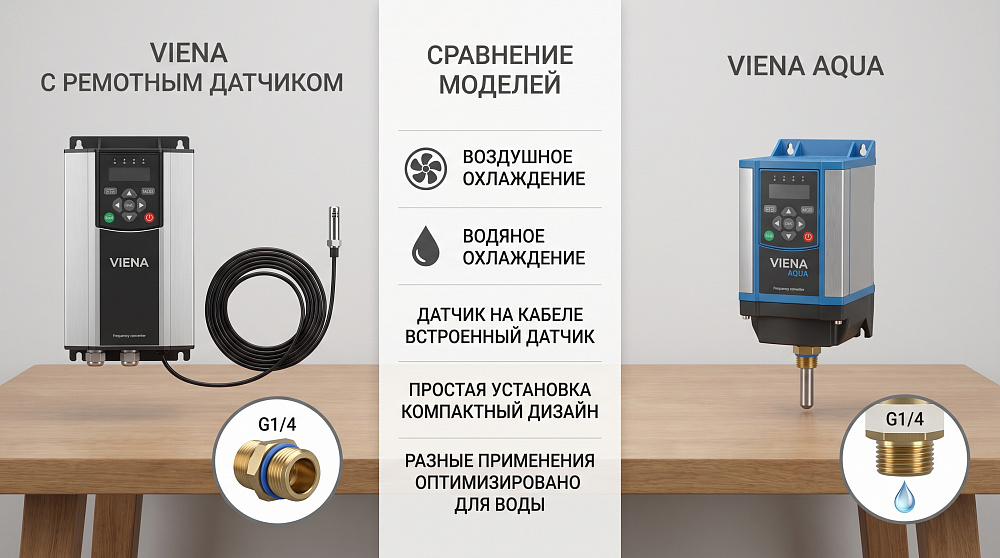

В сериях GM и GL датчик поставляется отдельным элементом. Диапазон измерения 0-10 бар, присоединительная резьба G1/4", соединение с преобразователем кабельное. Сам частотник вешают на стену в котельной, а датчик врезают в трубу там, где нужно контролировать напор.

Такая схема даёт свободу. Труба идёт от скважины через фильтр и гидроаккумулятор к коллектору, и давление в разных её точках отличается на несколько десятых бара из-за сопротивления фильтра и поворотов. Врезав датчик ближе к разбору, вы заставляете частотник держать давление там, где оно вам действительно нужно, а не у оголовка скважины. Номиналы у выносных серий два: 1,5 кВт на 9,6 А и 2,2 кВт на 11,6 А, оба на однофазную сеть 220 В.

Плата за гибкость: лишний узел на трубе и лишний кабель. Врезку надо загерметизировать, кабель проложить и закрепить, чтобы его не задели при обслуживании котельной.

В серии Aqua датчик уже стоит внутри корпуса. Преобразователь врезается прямо в водяную линию: вода проходит через него, и он же снимает давление на выходе. Отдельного датчика, отдельного кабеля и отдельной врезки нет.

Заодно эта вода охлаждает силовую часть. У серий VM, VLM, GM и GL охлаждение воздушное, корпус отдаёт тепло рёбрами, и его нельзя зашивать в глухой ящик. Aqua охлаждается протоком, поэтому спокойнее переносит тесную и тёплую котельную. Номиналы те же: 1,5 и 2,2 кВт.

Обратная сторона у встроенного решения одна: датчик привязан к месту, где стоит сам частотник. Обычно это выход насоса, до гидроаккумулятора и до фильтров. Значит, измеряется давление на подаче, а не у смесителя.

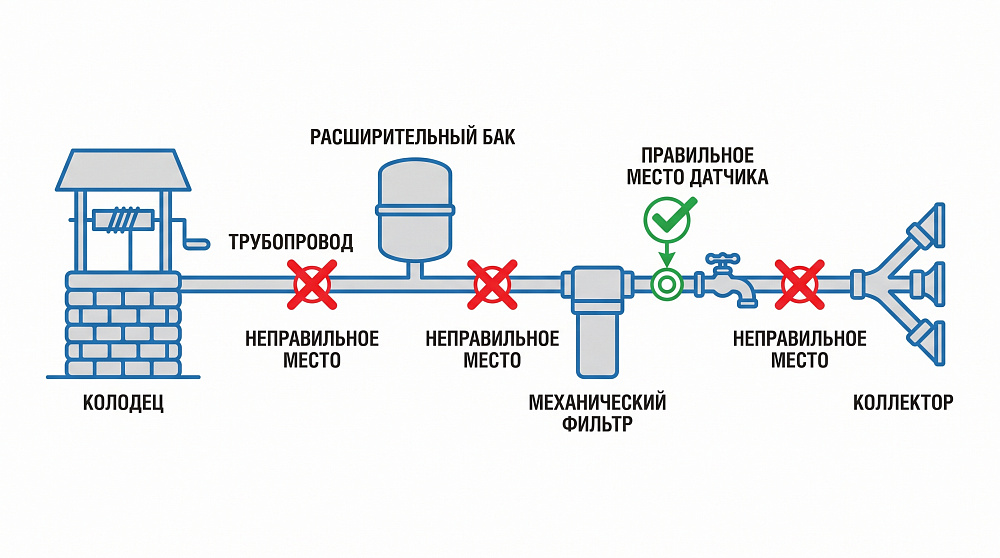

Точка врезки решает больше, чем класс самого датчика. Правило простое: датчик ставят после гидроаккумулятора, на общем коллекторе перед разводкой по дому. В этом месте частотник видит то же давление, что и краны.

Что портит картину:

• Врезка до фильтра. Фильтр забился, сопротивление выросло, у датчика по-прежнему 3 бара, а в кране полтора. Частотник ничего не подозревает.
• Врезка вплотную к патрубку насоса. Там пульсации от рабочего колеса, и обороты начнут дёргаться на каждое колебание.
• Датчик в приямке у скважины. Между ним и домом может быть 30 метров трубы, и всё падение давления на этой трассе система не увидит.

Врезают через тройник, штуцером вверх или вбок, но не вниз: в нижнем положении в резьбе копится осадок. Между датчиком и трубой хорошо поставить отсечной кран, тогда датчик меняют без слива системы.

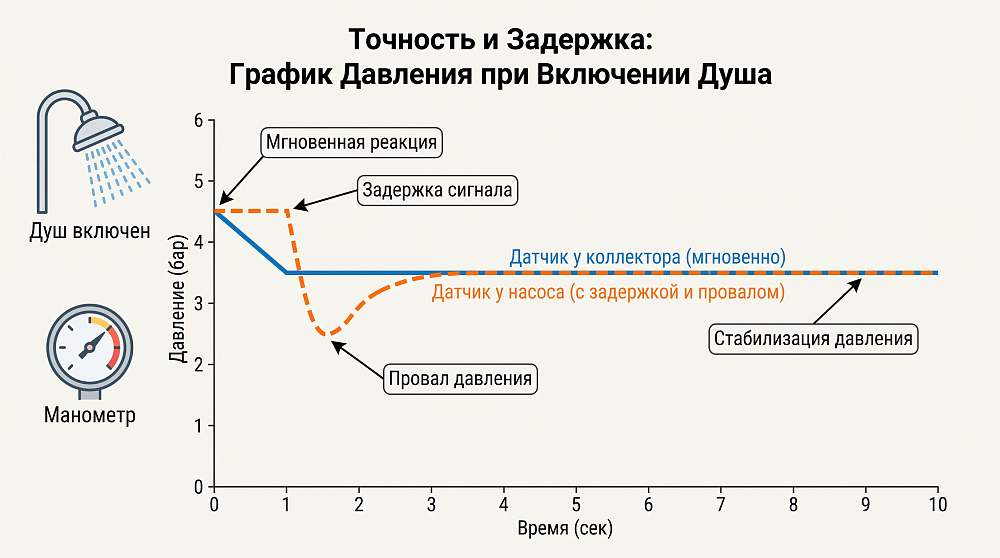

Стабильность напора складывается из двух вещей: насколько верно датчик меряет и как быстро частотник узнаёт об изменении. Сама погрешность датчика на диапазоне 0-10 бар для водоснабжения роли почти не играет: доли процента от 10 бар это сотые доли бара, в кране вы этого не почувствуете.

А вот запаздывание чувствуется сразу. Открыли душ, давление в коллекторе упало, и чем дальше датчик от этого места, тем позже сигнал дойдёт до регулятора. Выносной датчик у коллектора реагирует практически мгновенно. Встроенный в Aqua стоит у насоса и видит просадку через объём трубы и гидроаккумулятор, поэтому реакция чуть мягче.

Для дома в один-два санузла эта разница на глаз не заметна. Она вылезает там, где разбор резкий и большой: наполняется ванна, одновременно включился полив, работает стиральная машина. В таких системах выносной датчик у коллектора отрабатывает ровнее.

Есть и обратная сторона близости к разбору. Датчик, врезанный вплотную к смесителю, ловит каждое мелкое колебание, и регулятор начинает дёргать обороты по пустякам. Золотая середина это общий коллектор после гидроаккумулятора: там пульсации уже сглажены объёмом бака, но реальное давление на разборе видно.

По монтажу счёт в пользу встроенного датчика. Aqua ставится в разрыв трубы, дальше остаётся подать 220 В и заземлить корпус. Ни врезки под G1/4", ни прокладки сигнального кабеля, ни поиска правильной точки на коллекторе.

С GM и GL работы больше: повесить частотник, врезать тройник под датчик, собрать резьбу на лён или ленту, протянуть кабель от датчика к преобразователю и закрепить его так, чтобы не болтался. На практике это плюс час-полтора монтажа и несколько фитингов.

Зато частотник в этой схеме висит на стене всухую. Если котельная тесная и трубу переделывать не хочется, врезка отдельного маленького датчика проще, чем встраивание в линию целого преобразователя.

Отдельно про модернизацию готовой системы. Когда водопровод уже собран и работает, вклиниться в трубу целым корпусом Aqua означает резать линию и подбирать переходники под свой диаметр. Врезать тройник под G1/4" в существующую разводку куда быстрее, поэтому на переделках чаще берут GM или GL.

Датчик давления это расходник со сроком жизни в несколько лет. Мембрана изнашивается, на жёсткой воде на ней откладывается накипь, показания начинают уплывать. Симптом узнаваемый: давление в системе на манометре одно, а частотник считает другое и либо не догоняет уставку, либо уходит в защиту.

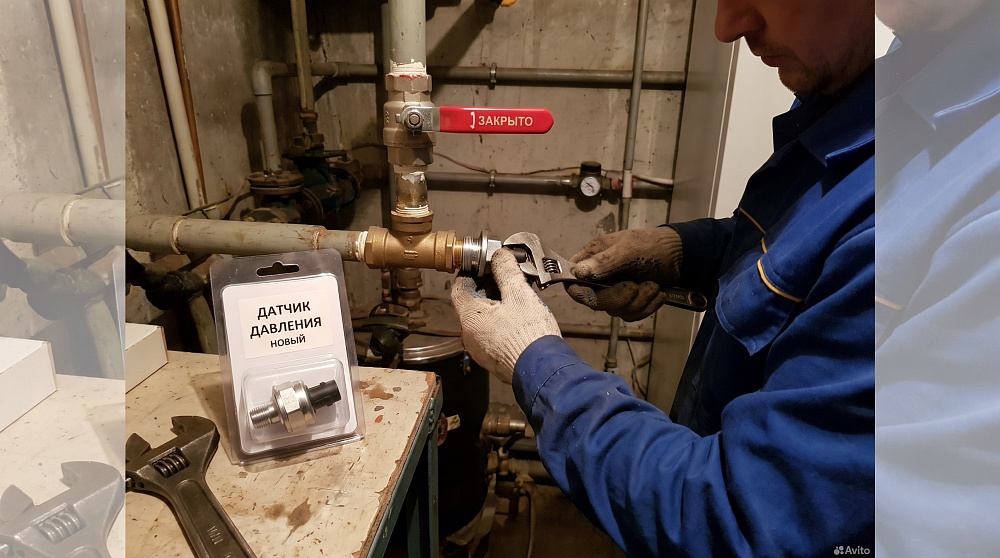

Выносной датчик меняется за десять минут: перекрыли отсечной кран, отвернули по резьбе G1/4", поставили новый, отсоединили и подсоединили разъём. Система при этом остаётся собранной.

Со встроенным сложнее: он часть преобразователя, и для доступа к нему надо снимать частотник с линии, а значит сливать участок и разбирать резьбы. Для дома, где вода мягкая и стоит нормальный механический фильтр, это событие раз в несколько лет. На жёсткой воде без фильтра выносной вариант обслуживать заметно легче.

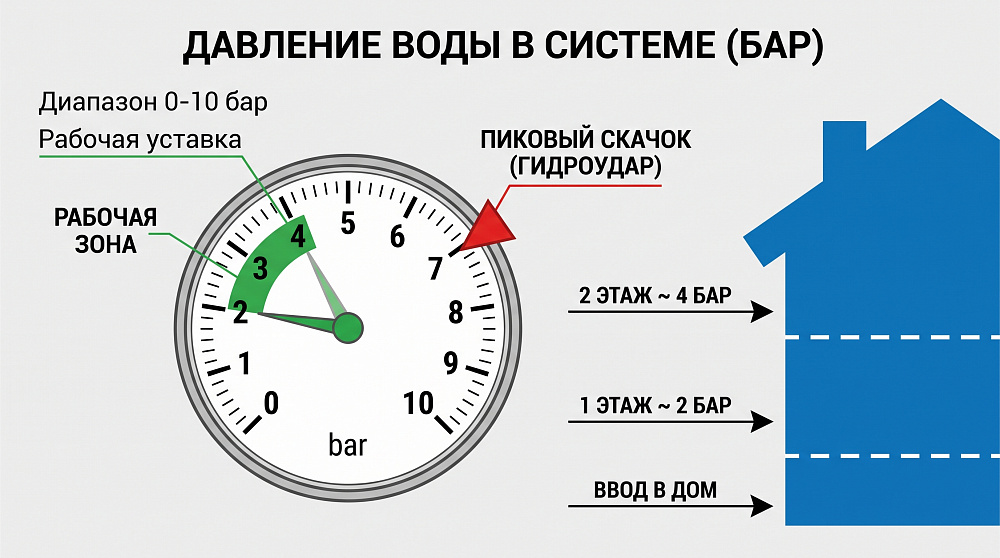

Датчики в сериях GM и GL размечены на 0-10 бар. Бытовой водопровод работает в диапазоне 2-4 бара, то есть примерно в трети шкалы, и это нормальный запас: гидроудар при резком закрытии крана легко даёт кратковременный скачок до 6-8 бар, и датчик такой всплеск переживает без последствий.

Уставку выставляют по этажности. Для одноэтажного дома хватает 2,5 бара. Для двух этажей берут 3-3,5 бара: каждые 10 метров высоты съедают примерно 1 бар. Если в доме есть душевая стойка с тропическим душем или гидромассажем, ориентируйтесь на паспорт смесителя, там часто требуется от 3 бар на входе.

Отдельно проверьте, что задуманная уставка вообще по силам насосу на вашей глубине. Паспортный напор в метрах делят на 10 и получают бары: насос с напором 60 метров при подъёме воды с 40 метров оставит на разбор примерно 2 бара, и заказывать у него 3,5 бесполезно.

Давление воздуха в мембранном баке ставят на 0,2-0,3 бара ниже уставки. Тогда бак работает как демпфер, а не спорит с регулятором. Сам бак с частотником нужен небольшой, на 8-24 литра: постоянный напор обеспечивает преобразователь, а не запас воды в баллоне.

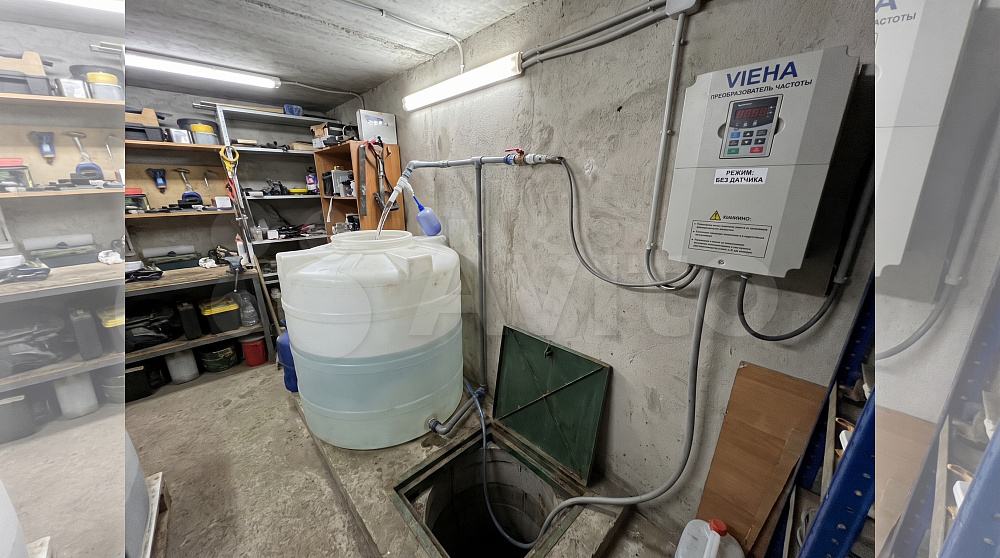

Есть задачи, где постоянное давление не требуется. Насос качает воду в накопительную ёмкость, поливной бак или технический резервуар, а разбор идёт уже оттуда самотёком или отдельной насосной станцией. Держать давление тут не для кого.

Для таких схем в каталоге есть серии без датчика: VM-220-1.1 на 1,1 кВт и 7,0 А, VM на 1,5 и 2,2 кВт и VLM-220-1.5 с версией на 2,2 кВт. Они дают плавный пуск, снимают пусковой ток в 5-7 номиналов и защищают двигатель, но давление не регулируют.

Экономить на датчике ради цены, если в доме живут постоянно, смысла нет. Ровный напор в душе это как раз то, за чем частотник и покупают.

Сначала мощность и ток. Смотрите шильдик насоса: рабочий ток должен быть ниже предельного тока преобразователя. До 9,6 А берут номинал 1,5 кВт, до 11,6 А номинал 2,2 кВт. Если ток насоса близок к границе, поднимайтесь на ступень выше: частотник работает ровно на том токе, что тянет насос, а запас спасает при тяжёлом пуске.

Дальше по датчику:

• Дом с двумя-тремя санузлами, разбор в нескольких точках сразу. Серии GM или GL, датчик на коллекторе.
• Жёсткая вода, датчик придётся менять регулярно. GM или GL, замена без разборки линии.
• Тесная тёплая котельная, нужен минимум узлов. Aqua: одна врезка, водяное охлаждение, настройка из коробки.
• Дача, один санузел, простой водопровод. Aqua на 1,5 кВт закроет задачу с наименьшими трудозатратами.
• Наполнение накопительной ёмкости. VM или VLM без датчика.

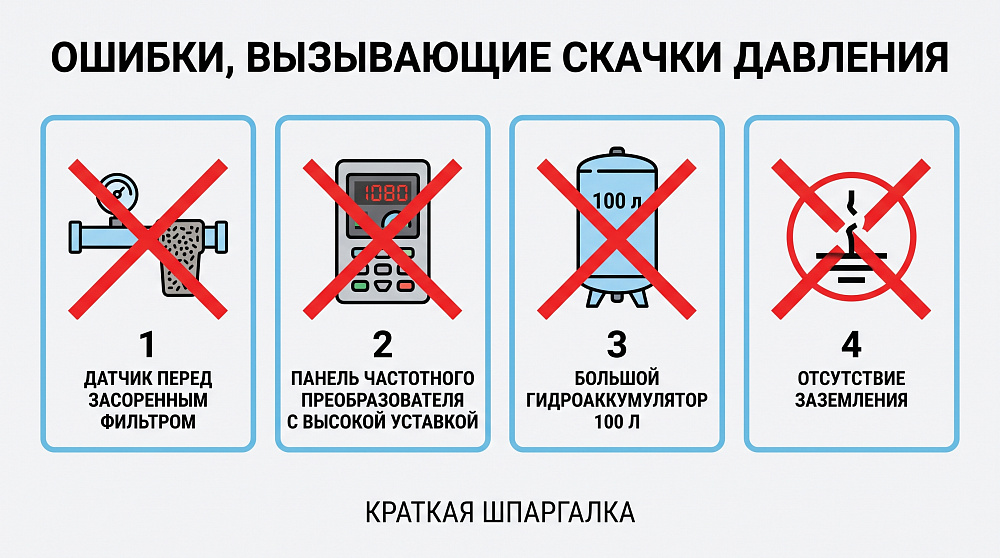

Датчик врезали до фильтра грубой очистки. Пока фильтр чистый, всё хорошо, через полгода в кране падает напор, а частотник показывает свои честные 3 бара. Ставьте датчик после всей водоподготовки.

Уставка выше возможностей насоса. Если насос на своей глубине выдаёт максимум 3 бара, а вы задали 4, он будет вечно крутиться на предельных оборотах и греться, так и не догнав цифру. Уставку выбирают с запасом вниз от паспортного напора.

Гидроаккумулятор на 100 литров, оставшийся от старой станции. С частотником такой бак растягивает переходные процессы, и регулятор начинает раскачиваться. Поставьте бак на 8-24 литра, старый оставьте под техническую воду.

Нет заземления корпуса. На частотнике это не формальность: без заземления по сигнальной линии датчика ловятся наводки, и на панели вылезают ложные ошибки давления. Заземлите корпус и ведите сигнальный кабель отдельно от силового.

Если сомневаетесь, какой номинал и какую серию брать под конкретный насос и скважину, напишите в техподдержку VIENA: подберут по току двигателя, глубине и разбору. Схемы подключения и заводские параметры настройки есть в паспорте каждой модели на странице товара.
