Как подключить и настроить частотный преобразователь для насоса

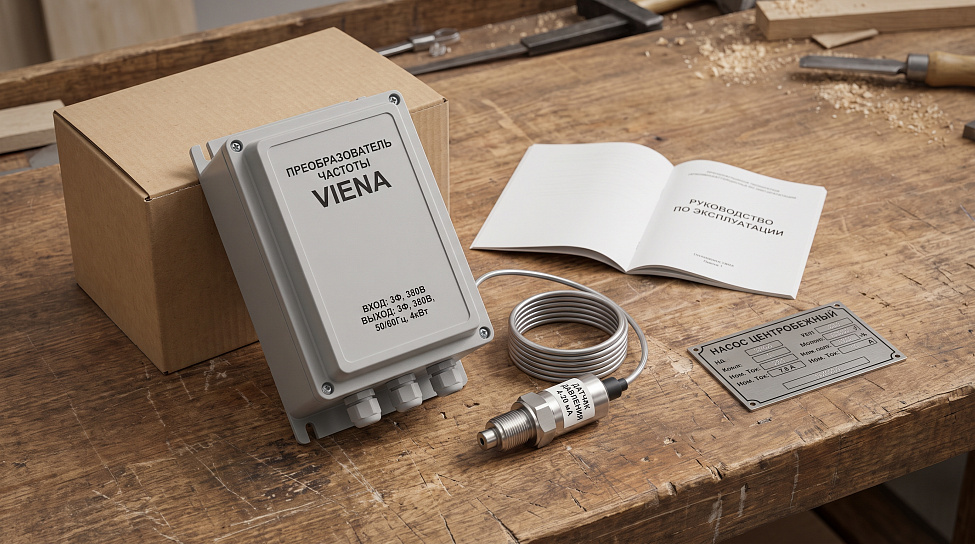

В коробке лежит преобразователь с проводами, датчик давления с проводом и руководство по эксплуатации. Отдельно докупать сигнальный кабель или переходник под датчик не нужно, связка собрана заводом.

Первое, что смотрят, это шильдик насоса. Мощность преобразователя должна быть не ниже мощности двигателя, а рабочий ток двигателя ниже предельного тока частотника. Номиналы в линейке разложены так: 1,1 кВт держит 7,0 А, 1,5 кВт держит 9,6 А, 2,2 кВт держит 11,6 А. Если паспортный ток насоса вплотную подошёл к границе, берите следующую ступень. Частотник отдаёт ровно тот ток, который тянет двигатель, поэтому запас ничего не стоит в эксплуатации, зато спасает при тяжёлом пуске на заиленной скважине.

Дальше сеть. Однофазные модели работают в диапазоне 160-260 В при номинале 230 В и частоте 50 Гц, трёхфазные в диапазоне 300-450 В. Просадка ниже 160 В в деревенской сети означает, что преобразователь уйдёт в защиту по пониженному напряжению, и это вопрос не к нему, а к вводу.

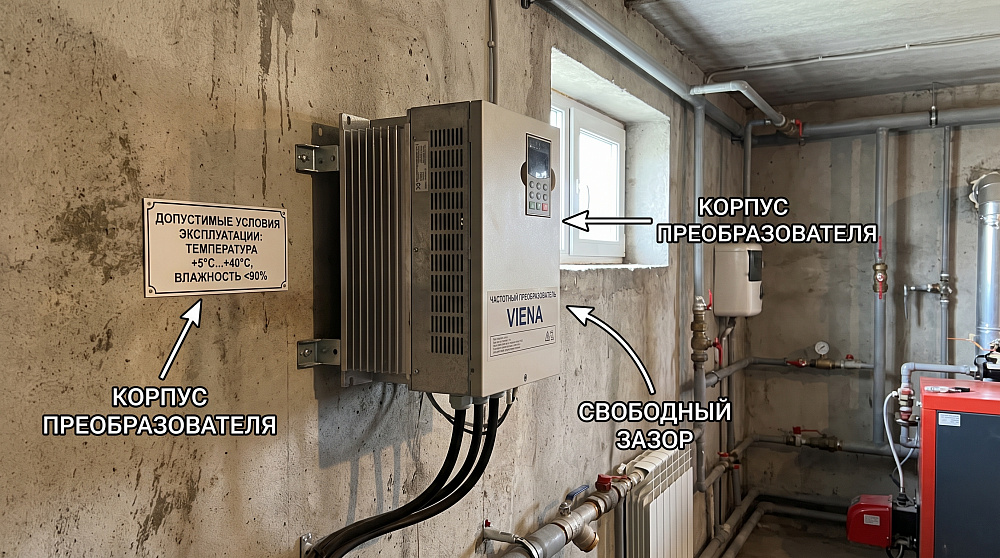

Преобразователь ставят внутри помещения, сухого и проветриваемого, без прямых солнечных лучей и без риска брызг. Рабочая температура воздуха от 0 до +40 °C, влажность до 60%. Основание только негорючее: бетон, кирпич, металл. Корпус во время работы греется, и деревянная стена котельной под ним требует хотя бы металлической подложки.

Пыльные помещения не подходят. Металлическая стружка, хлопковые волокна и цементная пыль затягиваются внутрь и оседают на плате. По той же причине преобразователь не закрывают глухим ящиком: серии VM, VLM, GM и GL охлаждаются воздухом, корпусу нужен свободный обдув с зазором вокруг.

Конструкция допускает три варианта размещения: на стене, прямо на повысительном насосе и на насосной станции. Со скважинным насосом частотник всегда остаётся наверху, в доме или кессоне, и управляет двигателем по кабелю.

Если котельная тесная и тёплая, посмотрите на серию Aqua: она врезается в разрыв трубы и охлаждается протоком воды, поэтому к вентиляции нетребовательна.

Питание на преобразователь не подают, пока не закончен весь монтаж. Работы по электрике выполняет специалист с допуском, по ПТЭЭП и ПТБ.

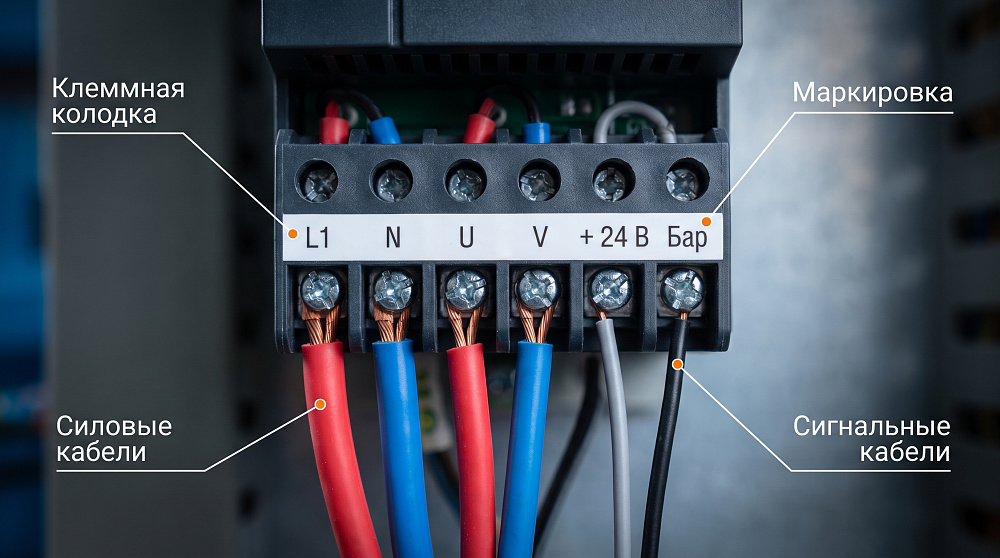

Клеммник однофазной модели читается слева направо. Пара L1 и N это ввод сети 220 В, 50 Гц. Пара U и V идёт на двигатель насоса. Клеммы +24В и «Бар» отведены под датчик давления: преобразователь подаёт на него питание 24 В и принимает обратно токовый сигнал 4-20 мА.

У трёхфазной версии логика та же, только клемм больше: ввод R, S, T на 380 В и выход U, V, W на двигатель.

Заземление здесь не формальность. Розетка нужна с заземляющим контактом и рабочим заземлением, провод PE затягивают на корпусе. Без него преобразователь ловит наводки по сигнальной линии датчика и начинает показывать ошибки давления на ровном месте. Силовой кабель к насосу и сигнальный кабель датчика разводят по разным трассам, в одну гофру их не собирают.

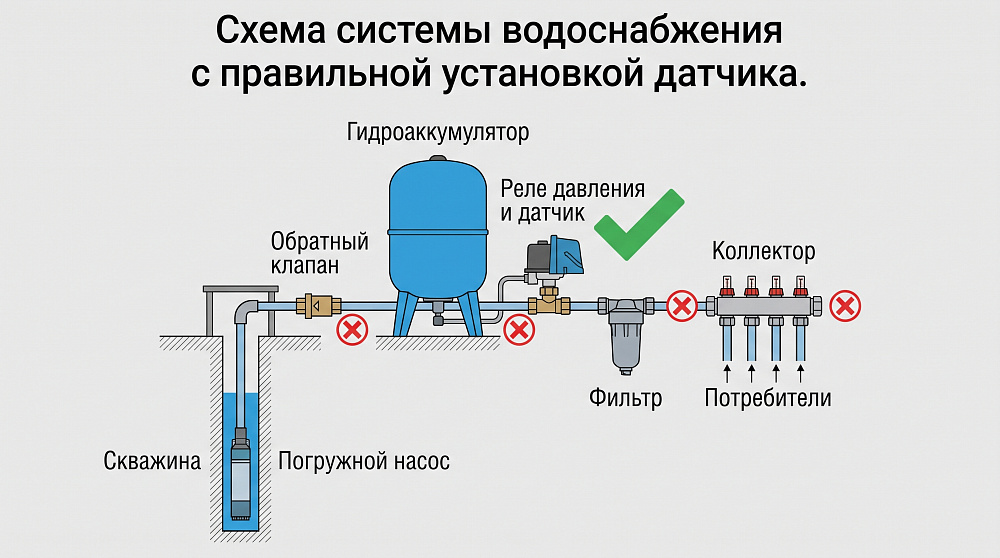

В сериях GM и GL датчик выносной, диапазон 0-10 бар, присоединение G1/4". Точка врезки решает больше, чем сама настройка: частотник держит давление ровно там, где стоит датчик.

Правильное место одно: общий коллектор после гидроаккумулятора и после всей водоподготовки. Тогда преобразователь видит то же давление, что и краны в доме.

• До фильтра врезать нельзя. Фильтр забьётся через полгода, на датчике по-прежнему будет 3 бара, а в душе полтора.
• Вплотную к патрубку насоса тоже плохо. Там пульсации от рабочего колеса, и обороты начнут дёргаться вслед за ними.
• В кессоне у скважины бессмысленно. Тридцать метров трассы до дома съедят часть напора, и система об этом не узнает.

Врезают через тройник, штуцером вверх или вбок. Вниз не ставят: в резьбе копится осадок и забивает канал. Перед датчиком полезен отсечной кран, тогда замена занимает десять минут без слива системы. Резьбу уплотняют льном или лентой, перетягивать латунный корпус ключом не надо.

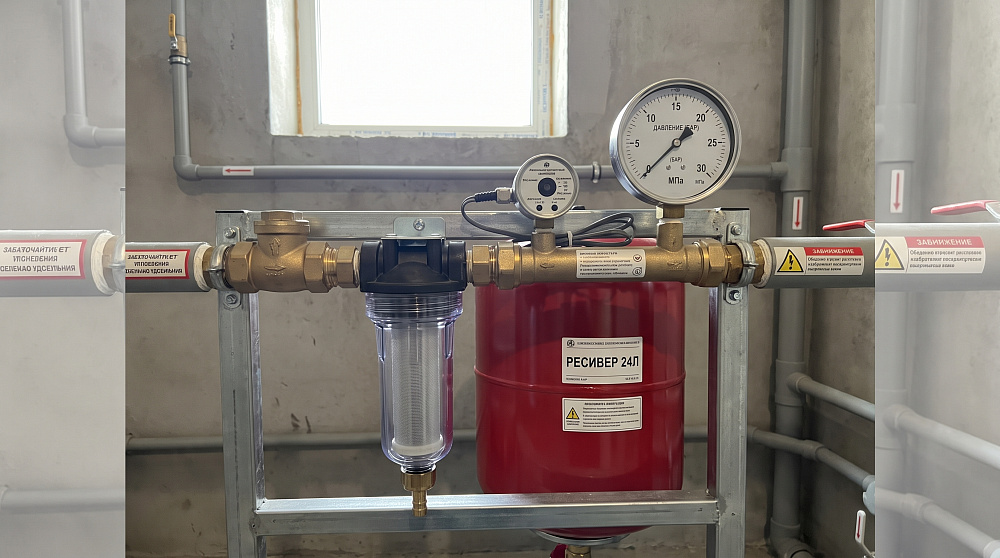

С частотником большой бак не нужен. Постоянное давление держит преобразователь, а мембранный бак работает демпфером и гасит переходные процессы. Хватает объёма 8-24 литра.

Воздух в баке подкачивают на 0,2-0,3 бара ниже рабочей уставки. При уставке 3 бара это 2,7-2,8 бара. Давление проверяют манометром на пустом баке, до заполнения системы водой.

Старый столитровый баллон от прежней насосной станции лучше убрать с линии или перевести на техническую воду. Он растягивает отклик системы, и регулятор начинает раскачиваться: давление плавает вокруг уставки вместо того, чтобы стоять на месте.

Обратный клапан на выходе насоса обязателен, механический фильтр ставят до датчика. Логика сборки: скважина, обратный клапан, фильтр, гидроаккумулятор, датчик, разводка по дому.

Перед подачей питания проходят по короткому списку: напряжение сети в норме, преобразователь закреплён, датчик стоит на водопроводе и затянут, клеммы собраны по схеме, система заполнена водой.

Дальше по шагам:

1. Подайте питание. На панели загорится индикатор СЕТЬ.
2. Нажмите СТОП. На табло ДАВЛЕНИЕ должно появиться 0.0 бар.
3. Откройте кран водоразбора и нажмите ПУСК. Насос должен запуститься и подать воду.
4. Стрелками ВВЕРХ и ВНИЗ выставьте нужное давление, оно показывается на табло УСТАНОВКА.
5. Закройте кран и убедитесь, что насос вышел на уставку и остановился.

Индикатор НАСОС читается так: мигает значит работает, светится ровно значит остановлен автоматикой по достижению уставки, погашен значит остановлен вручную. Кнопка СТОП срабатывает в любой момент.

Для трёхфазного двигателя дополнительно проверяют направление вращения. Если насос крутится не в ту сторону, его меняют параметром P021, а не перестановкой фаз.

Уставку задают стрелками с шагом 0,1 бар, длинное нажатие ускоряет перебор. Рабочий диапазон настройки 0,5-9,0 бар.

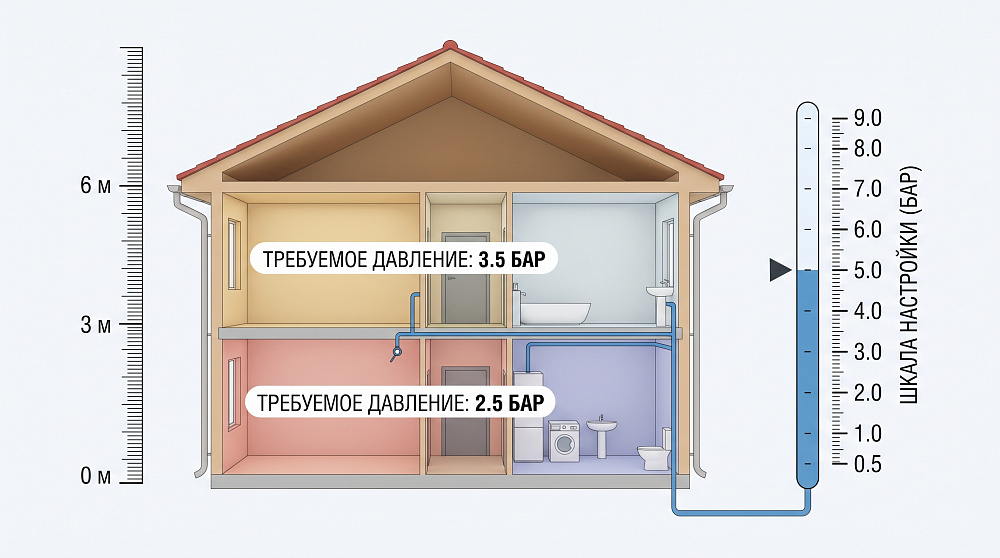

Отправная точка по этажности: одноэтажный дом 2,5 бара, два этажа 3-3,5 бара. Каждые 10 метров высоты забирают примерно 1 бар. Тропический душ или гидромассажная стойка часто требуют от 3 бар на входе, точная цифра есть в паспорте смесителя.

Дальше уставку сверяют с возможностями насоса. Паспортный напор в метрах делят на 10 и получают бары. Насос с напором 60 метров при динамическом уровне 40 метров оставит на разбор около 2 бар, и заказывать у него 3,5 бесполезно: он будет вечно крутиться на предельной частоте, греться и не дотягивать до уставки.

Ставить с запасом вверх «чтобы наверняка» тоже не стоит. Лишний бар это лишние обороты, лишние киловатты и повышенный износ уплотнений.

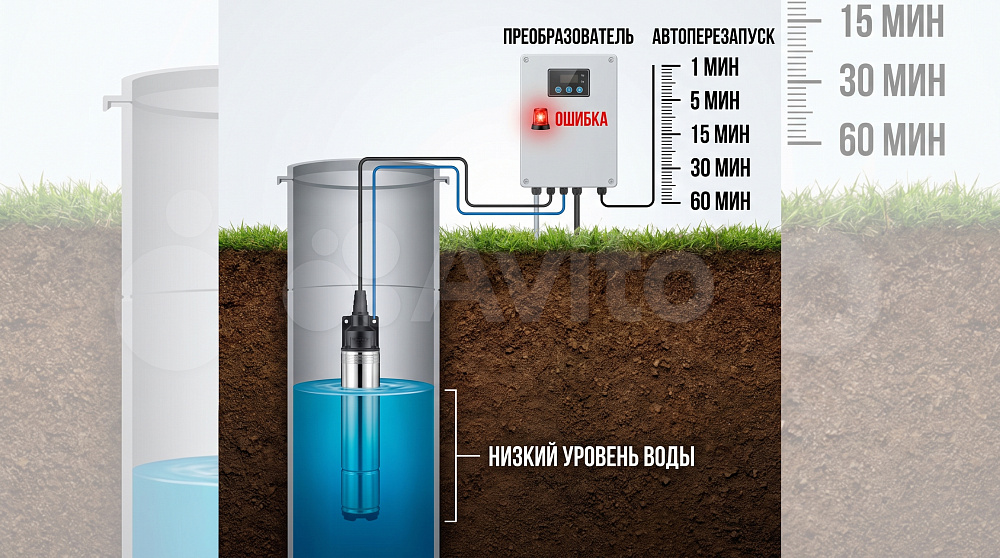

Сухой ход убивает скважинный насос быстрее всего остального: без воды не охлаждается двигатель и горят уплотнения. За защиту отвечают два параметра.

P012 задаёт порог давления, ниже которого преобразователь считает, что воды нет. Диапазон 0-0,4 бара, по умолчанию 0,1. Значение 0 отключает защиту полностью, и ставить его на скважине не надо ни при каких обстоятельствах.

P013 задаёт, сколько секунд низкое давление должно продержаться, прежде чем сработает защита. По умолчанию 30 секунд, диапазон 0-60. Слишком короткое время даёт ложные срабатывания на резком разборе, слишком длинное растягивает работу насоса всухую.

Сработала защита: мигает индикатор ОШИБКА, насос останавливается. Дальше преобразователь пытается перезапуститься сам по нарастающим интервалам: 10 секунд, минута, 5, 15, 30 минут, час, 2 часа, 4 часа. Смысл в том, чтобы дать скважине восстановить дебит. Сбросить аварию вручную можно кнопкой ПУСК или СТОП.

Если защита срабатывает регулярно, дело не в настройке. Причины ищут в дебите скважины, глубине подвеса насоса и забитом сетчатом фильтре на всасывании.

В работающем состоянии нажатие ВВЕРХ и ВНИЗ одновременно с удержанием 3 секунды открывает просмотр текущих значений: P001 выходная частота в герцах, P002 выходной ток в амперах, P003 входное напряжение, P004 температура преобразователя.

В остановленном состоянии та же комбинация с удержанием 3 секунды открывает режим настройки. Изменённое значение сохраняется кнопкой ПУСК, индикатор НАСТРОЙКА при этом мигает.

Разъём RS-485 с протоколом MODBUS RTU выведен наружу и заводится в «умный дом»: скорость 9600 бод, 8 бит данных плюс один стоповый, без бита чётности. По сети читаются частота, ток, напряжение, температура, фактическое давление и код аварии.

Защита от сухого хода

Сухой ход убивает скважинный насос быстрее всего остального: без воды не охлаждается двигатель и горят уплотнения. За защиту отвечают два параметра.

P012 задаёт порог давления, ниже которого преобразователь считает, что воды нет. Диапазон 0-0,4 бара, по умолчанию 0,1. Значение 0 отключает защиту полностью, и ставить его на скважине не надо ни при каких обстоятельствах.

P013 задаёт, сколько секунд низкое давление должно продержаться, прежде чем сработает защита. По умолчанию 30 секунд, диапазон 0-60. Слишком короткое время даёт ложные срабатывания на резком разборе, слишком длинное растягивает работу насоса всухую.

Сработала защита: мигает индикатор ОШИБКА, насос останавливается. Дальше преобразователь пытается перезапуститься сам по нарастающим интервалам: 10 секунд, минута, 5, 15, 30 минут, час, 2 часа, 4 часа. Смысл в том, чтобы дать скважине восстановить дебит. Сбросить аварию вручную можно кнопкой ПУСК или СТОП.

Если защита срабатывает регулярно, дело не в настройке. Причины ищут в дебите скважины, глубине подвеса насоса и забитом сетчатом фильтре на всасывании.

Тонкая настройка под свою систему

Заводских значений хватает большинству домов, но четыре параметра стоит проверить под конкретную разводку.

P011, разница давления при запуске. На заводе стоит 0,3 бара: насос стартует, когда давление упало на 0,3 от уставки. Уменьшите до 0,1-0,2, если хотите более ровный напор при мелком разборе. Увеличьте до 0,5, если насос слишком часто просыпается из-за подтекающего унитаза или капающего смесителя.

P016, допустимая погрешность. По умолчанию 0,1 бара. Это зона нечувствительности регулятора: пока отклонение внутри неё, обороты не меняются. Расширять её выше 0,2 бара для бытового водопровода смысла нет, напор станет заметно плавать.

P017, минимальная частота отключения. Заводские 24 Гц означают, что при падении расхода до минимума насос уходит в остановку, а не молотит на низких оборотах без толку. Поднимать выше 30 Гц стоит только на насосах с высоким минимальным расходом.

P015, время разгона и торможения. Стандартные 2 секунды подходят для скважины до 60 метров. Для глубокого подвеса с длинным столбом воды в трубе увеличьте до 3-5 секунд, мягче отработает гидроудар при остановке.

Параметр P018 включает непрерывную подачу: насос не останавливается при достижении уставки, а продолжает крутиться на минимальных оборотах. Для дома это лишний расход электричества, режим пригодится в системах с постоянной циркуляцией.

Панель показывает буквенный код, тот же номер приходит по MODBUS в шестой регистр.

Отдельно про EL и ошибки давления. Девять раз из десяти это не датчик, а его разъём или отсутствие заземления. Прежде чем заказывать новый датчик, проверьте контакт и затяжку PE на корпусе.

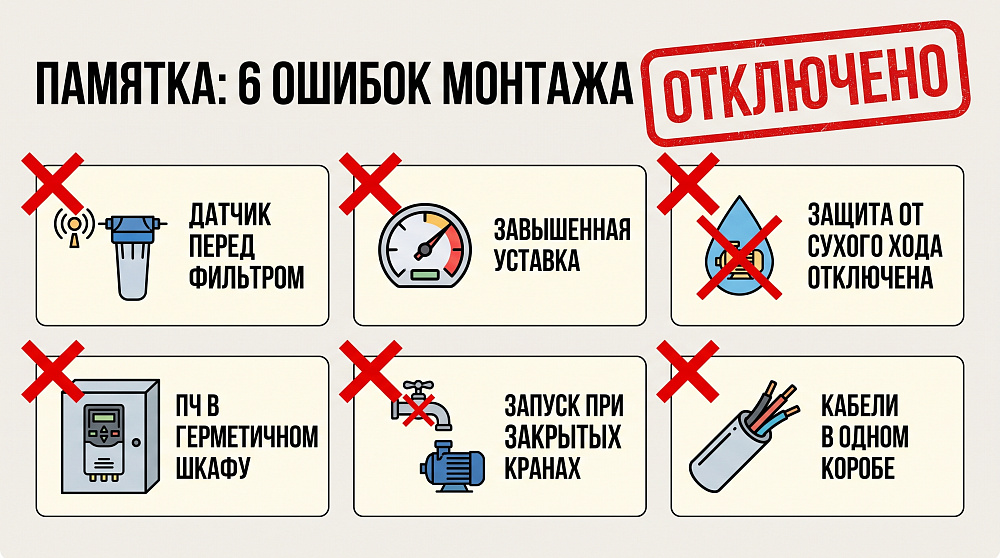

Датчик врезан до фильтра грубой очистки. Пока фильтр чистый, всё хорошо. Через полгода в кране падает напор, а преобразователь показывает честные 3 бара и ничего не подозревает.

Уставка выше физических возможностей насоса. Двигатель крутится на предельной частоте круглосуточно, греется и не выходит на заданную цифру. Уставку берут с запасом вниз от паспортного напора за вычетом динамического уровня.

Защита от сухого хода выключена параметром P012 = 0. Обычно так делают после нескольких ложных срабатываний. Правильное решение другое: увеличить P013 до 45-60 секунд и разобраться с дебитом скважины.

Частотник закрыт в шкафу без вентиляции. Через месяц вылезает OH, а в жаркий июль преобразователь начинает уходить в защиту каждый день. Оставьте зазор вокруг корпуса или возьмите Aqua с водяным охлаждением.

Первый пуск на закрытых кранах. Насос стартует, мгновенно набирает уставку и останавливается, а монтажник решает, что оборудование неисправно. Пуск делают на открытом разборе.

Датчик стоит в системе, где он не нужен. Если насос просто наполняет накопительную ёмкость, держать давление не для кого. Для таких схем в каталоге есть VM-220-1.5 и VLM-220-2.2: плавный пуск и снятие пусковых токов есть, регулирования по давлению нет.

Если после настройки напор всё равно скачет или на панели держится ошибка, напишите в техподдержку VIENA. Схемы подключения, полная таблица параметров и коды аварий есть в паспорте каждой модели на странице товара.
