Настенный, напольный или плоский бойлер косвенного нагрева: как не ошибиться с размещением

По способу установки бойлеры делятся на три группы. Настенные вешают на стену, они компактные и не занимают пол. Напольные ставят на пол, они крупнее по объёму и мощнее по змеевику. Плоские: это те же настенные, но с узким корпусом, их вешают в нишу или простенок, где круглый бак не помещается по глубине.

Выбор между ними держится на трёх вещах: сколько места в котельной, какой объём нужен и что выдержит стена. Маленькому санузлу на один-два разбора хватит настенного бака до 150 литров. Дому с несколькими ванными и большим расходом нужен напольный от 200 литров: такой объём на стену уже не повесить по весу. Плоский вариант выбирают, когда места на полу нет, а стена узкая.

Настенные круглые баки VIENA идут в серии WB: это WB 100, WB 120 и WB 150 на 100, 120 и 150 литров. Бак из нержавейки 316, змеевик на 17 кВт. Этой мощности достаточно, чтобы обслужить один-два санузла от котла средней мощности.

Главный плюс настенного монтажа в том, что бак не занимает пол. В котельной освобождается место под котёл, насосную группу и коллекторы, а сам бойлер висит над ними. Весят баки WB немного: 21 кг у сотки, 22 кг у WB 120. Пустой бак вешает один человек, полный держит стена. По габаритам WB компактный: 44 см в ширину и 43 см в глубину, высота растёт с объёмом от 88 см у WB 100 до 119 см у WB 150.

Настенный WB берут в квартиру, в небольшой дом или на дачу, где котельная тесная. Если нужен объём больше 150 литров, на стену его уже не повесить: смотрите напольные модели.

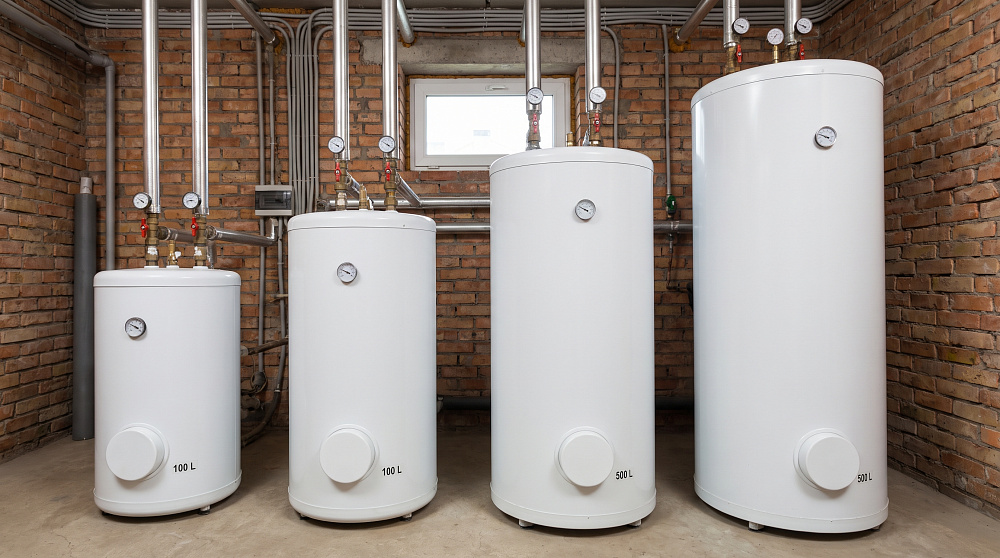

Напольные баки не ограничены весом крепления, поэтому именно среди них собраны крупные объёмы и мощные змеевики. Универсальная серия Duplex WTD закрывает диапазон от 100 до 500 литров: WTD 100 со змеевиком 28 кВт, WTD 150 на 35 кВт, WTD 200 на 42 кВт, а WTD 300 и WTD 500 дают по 49 кВт для больших домов.

Для средней воды подойдёт напольная серия SB из нержавейки 316: SB 150, SB 200 на 28 кВт и SB 250 на 32 кВт. А если источников тепла два, например котёл и солнечный коллектор, нужен бак серии ST с двумя змеевиками: ST 200D даёт 60 кВт суммарно, а старшие ST 400D и ST 500D доходят до 89 кВт.

Плата за объём и мощность: место и вес. WTD 300 весит 83 кг, WTD 500 доходит до 115 кг, а ST 500D до 137 кг. Такой бак ставят только на пол с твёрдым основанием. По основанию напольные баки шире настенных: WTD 100 занимает 47 на 47 см, WTD 500 уже 70 на 70 см, и высота у крупных моделей уходит под 178 и 188 см. Место под напольный бойлер планируют с запасом на подводку и обслуживание.

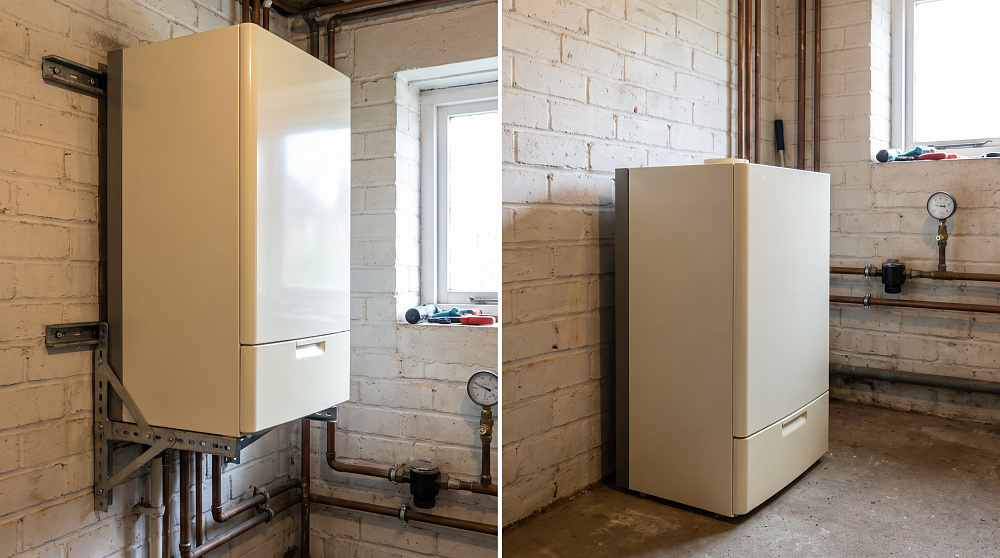

Не всегда нужно выбирать между полом и стеной жёстко. В серии Duplex есть модели с индексом L, которые допускают оба варианта монтажа. WTD 100 L и WTD 150 L можно и повесить, и поставить, при этом бак сделан из стойкого Duplex 2205, а не из обычной нержавейки.

Отдельно стоит облегчённая WTD 200 L: тот же Duplex 2205 и змеевик 42 кВт при объёме 200 литров, но вес снижен до 48 кг против 57 кг у обычной WTD 200. Это тот редкий случай, когда бак на 200 литров ещё можно повесить на крепкую капитальную стену, а не только поставить на пол.

Универсальные модели удобны, когда планировка котельной ещё не финальная или бойлер может переехать. Сегодня он висит на стене, освобождая пол под ремонт, завтра его переставляют вниз. Гибкость по монтажу здесь идёт вместе со стойким баком Duplex, поэтому такие модели берут и для скважинной воды.

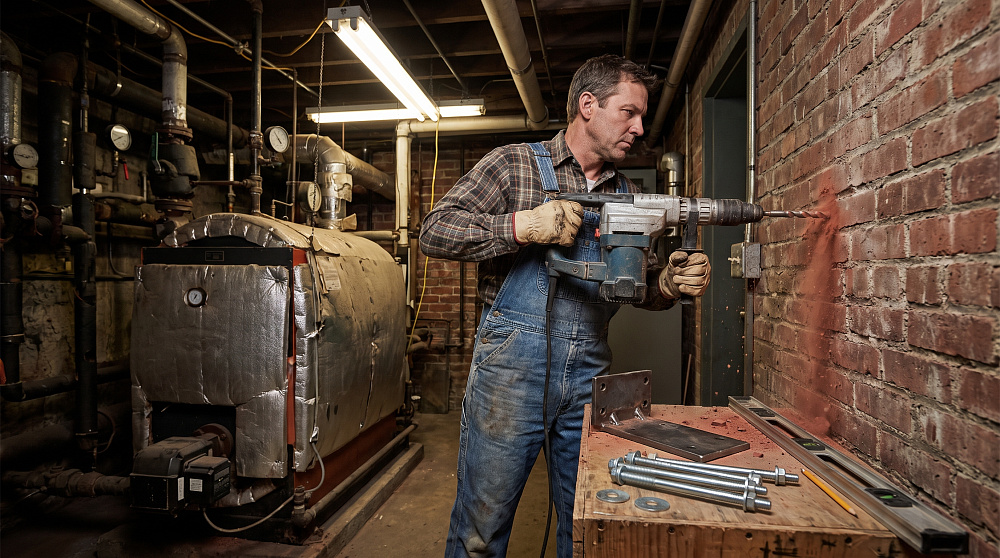

Настенный монтаж держится на стене, и она должна выдержать не сухой бак, а полный. К весу корпуса прибавляйте объём: 100 литров воды это ещё 100 кг. WB 100 весит 21 кг пустым, но заполненный тянет уже около 120 кг, а WBV 100 в работе даёт под 125 кг. Такую нагрузку держит капитальная стена: кирпич, бетон, полнотелый блок.

На гипсокартон, газоблок низкой плотности или тонкую перегородку настенный бойлер вешать нельзя: анкер вырвет вместе с куском стены. Если капитальной стены под рукой нет, есть два выхода: поставить напольный бак или собрать закладную раму с опорой на пол. Проще сразу взять напольную модель и не сомневаться в креплении.

Ещё момент по крепежу: анкеры берут под материал стены и с запасом по нагрузке, а сам кронштейн ставят строго по уровню. Перекос корпуса на настенном баке даёт неравномерную нагрузку на точки крепления и мешает нормально выпускать воздух из бака.

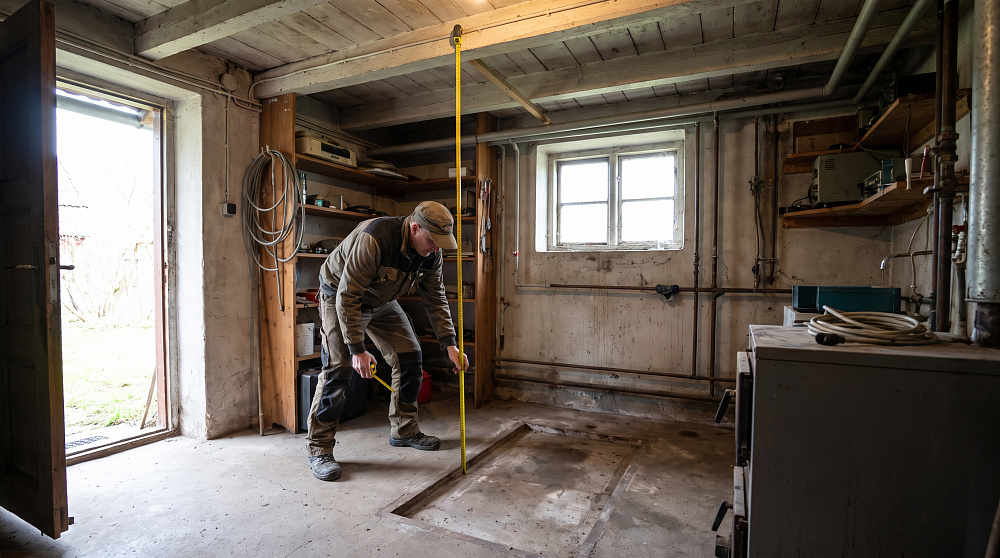

Перед покупкой замерьте котельную, а не только пятно под бак. Напольным крупным моделям важна высота потолка: у WTD 300 корпус 178 см, у WTD 500 уже 188 см, и сверху ещё нужен запас на подводку патрубков и снятие крышки анода. В низкой котельной высокий бак просто не встанет вертикально при монтаже.

Настенным моделям планируйте зазор снизу под обвязку и запорную арматуру, а также свободный подход сбоку для обслуживания. Проверьте и путь заноса: пройдёт ли бак 70 на 70 см в дверь котельной и на поворотах лестницы. Крупный напольный бак иногда не проходит в готовое помещение, и это выясняется в день доставки.

Практичный приём: нарисуйте котельную сверху, отметьте котёл, коллекторы, ввод воды и место под бойлер. Так сразу видно, встаёт ли выбранная модель по ширине и с какой стороны удобно подвести трубы. Пара минут с карандашом экономит день на переделке.

Патрубки на бойлере выведены на конкретную сторону, и переставить их после установки нельзя. Поэтому сторону входа выбирают заранее, под расположение котла и обвязки. В серии WTD на 150 и 200 литров есть исполнения с левым и правым подключением: WTD 150 L с левым подключением и версия с правым. Обвязка ложится ровно, без лишних переходников и петель.

Если потолок низкий, выручает верхнее подключение: у WTDC 150 все патрубки сверху, а высота корпуса всего 106 см против 154 см у обычной WTD 150 при том же объёме. Для настенного монтажа с подводкой снизу есть WTDO 150 L с нижним подключением: трубы заходят снизу и не тянутся вдоль стены.

Выбор стороны сводят к одному вопросу: откуда удобнее подвести трубы от котла. Котёл слева от бойлера: берите левое подключение. Низкий потолок: верхнее. Хотите спрятать подводку под бак: нижнее. Определитесь с этим до заказа, вместе с объёмом и типом монтажа.

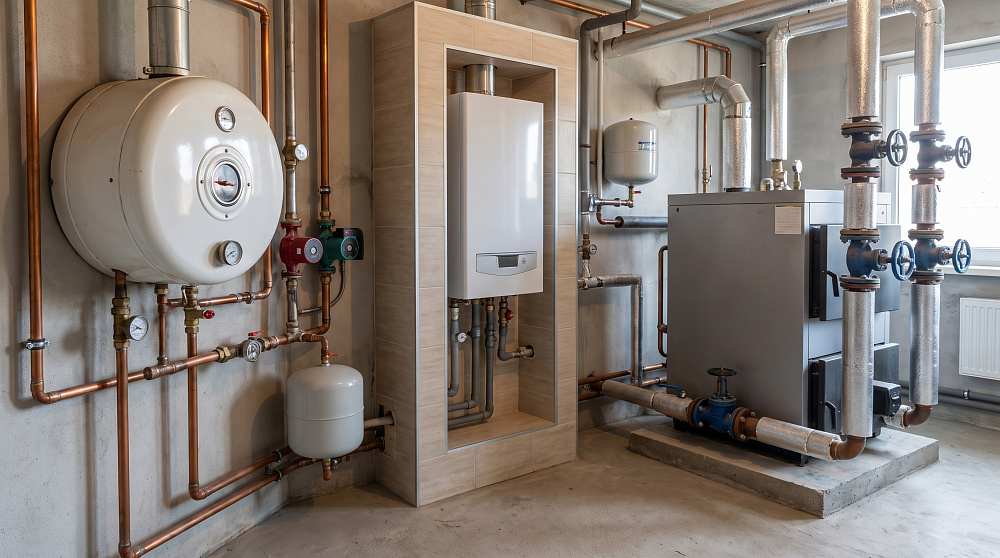

Тип размещения тянет за собой и материал бака, это стоит учесть при выборе. Настенные модели WB и плоские WBV сделаны из нержавейки 316. Эта сталь хорошо стоит на городской водопроводной и скважинной воде средней жёсткости. Для квартиры или дома с подготовленной водой её ресурса хватает, а лёгкий бак 316 как раз удобно вешать на стену.

Напольная серия WTD собрана из нержавейки Duplex 2205, усиленной азотом. Эту сталь ставят там, где вода агрессивная: высокая жёсткость, хлор, сероводород из скважины. Обычная нержавейка в таких условиях со временем сдаёт по сварным швам, а Duplex держит. Поэтому для загородного дома на скважине с запахом логичен напольный WTD, а не настенный 316.

Если нужен и стойкий Duplex, и настенный монтаж, выбирают универсальные модели WTD с индексом L: бак из Duplex 2205, но повесить его можно на капитальную стену. Так вопрос размещения решается без потери в стойкости бака к жёсткой воде.

Сведём типы монтажа в таблицу, чтобы выбрать по месту в котельной.

Если объём до 150 литров и стена капитальная: настенный вариант экономит пол. Нужно больше воды или стена ненадёжная: берите напольный. Планировка ещё меняется: универсальная модель с индексом L даёт свободу выбора.

Перед покупкой пройдитесь по пунктам. Сколько места на полу и есть ли капитальная стена под настенный бак. Какой объём нужен: до 150 литров можно вешать, больше берут напольным. Из чего стена: кирпич и бетон держат, гипсокартон и газоблок нет. Какая высота потолка и пройдёт ли бак в дверь котельной. С какой стороны заходят трубы от котла: отсюда левое, правое, верхнее или нижнее подключение. Собрали ответы: выбирайте модель в каталоге и сверяйтесь с паспортом, а по спорным местам поможет техническая поддержка VIENA с расчётом под конкретную котельную.
