Один или два теплообменника: когда брать бойлер серии ST, а когда хватит SB

Один змеевик забирает тепло из одного контура. Пока источник тепла в доме один, будь то газовый котёл или электрокотёл, второй теплообменник просто негде задействовать. Такой бойлер греется от котла и отдаёт запас горячей воды на краны, схема простая и надёжная.

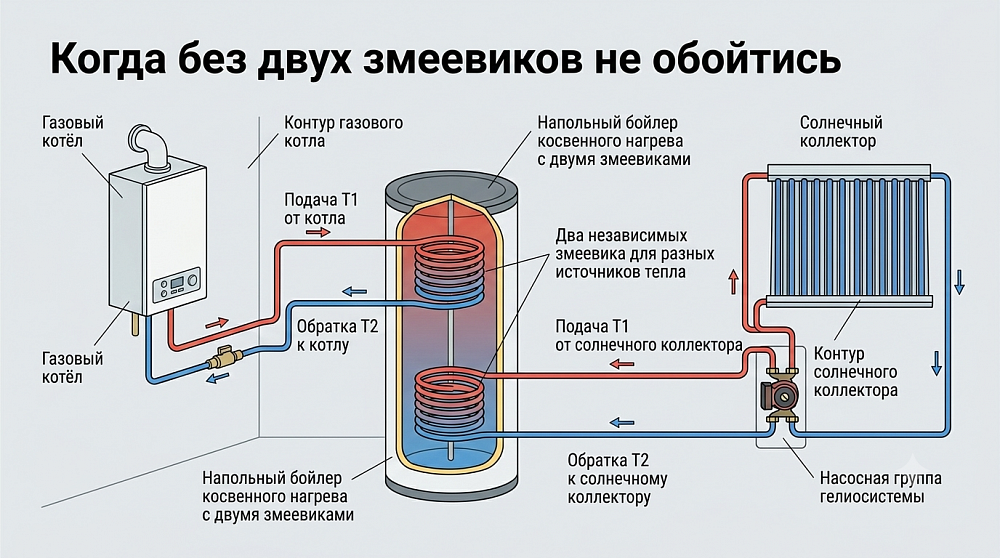

Второй змеевик появляется там, где тепло приходит из двух мест сразу. Классический пример: газовый котёл плюс твердотопливный, или котёл плюс солнечный коллектор. Каждый источник подключают к своему контуру, и бак берёт тепло от того, что сейчас работает. Летом воду греет коллектор, зимой подхватывает котёл, а бак у них общий. Без двух отдельных змеевиков так не собрать: пришлось бы городить дополнительный теплообменник и лишнюю обвязку.

Отсюда и простое правило. Источник один, берите серию SB. Источников два или планируется второй, смотрите серию ST.

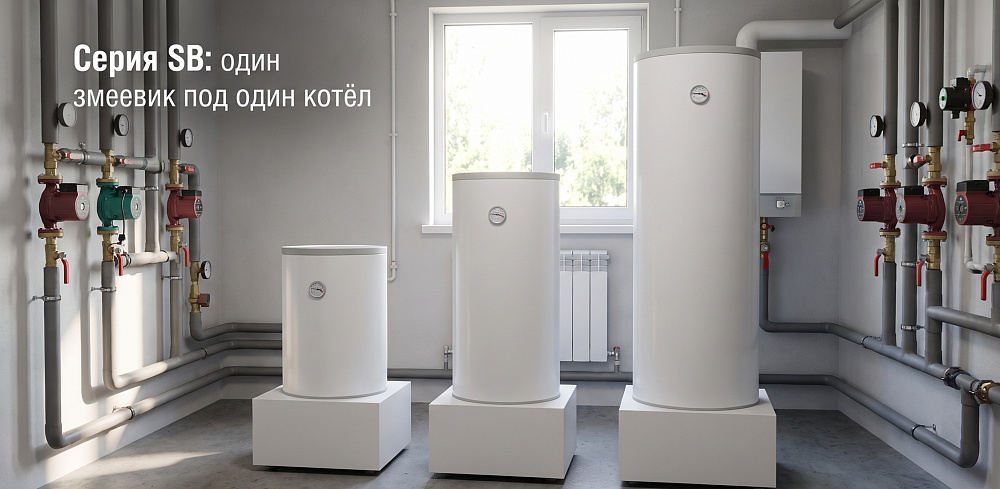

SB, это напольные бойлеры с одним теплообменником и баком из нержавеющей стали 316. Змеевик работает в диапазоне 28-36 кВт, объём бака от 150 до 250 литров. Три модели закрывают потребности частного дома с одним источником тепла.

Младшая SB 150 держит 150 литров при змеевике 28 кВт, корпус 52×52 см в основании и 92 см в высоту, вес 35 кг. SB 200 при тех же 28 кВт даёт уже 200 литров, высота растёт до 123 см. Старшая SB 250 несёт 250 литров и змеевик помощнее, 36 кВт, высота 148 см. Основание у всех трёх одинаковое, 52×52 см, так что по площади в котельной они встают одинаково, растёт только высота.

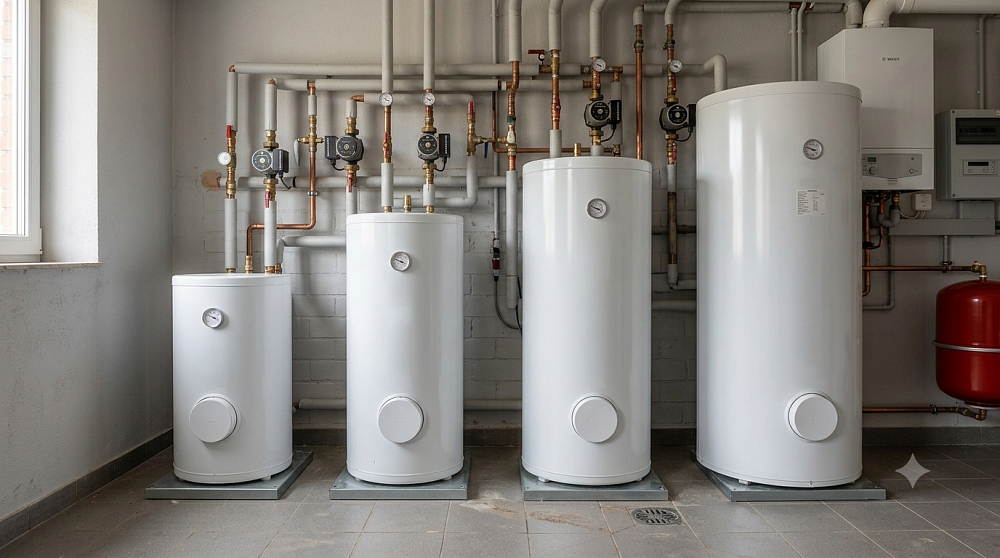

ST, это тоже напольные баки из стали 316, но с двумя раздельными теплообменниками. Суммарная мощность змеевиков от 60 до 89 кВт, объём от 200 до 500 литров. Каждый змеевик подключается к своему источнику тепла независимо.

ST 200D несёт два змеевика по 30 кВт, вместе 60 кВт, бак 200 литров. ST 300D работает на 30 и 39 кВт при 300 литрах. Старшие ST 400D и ST 500D несут по два змеевика на 39 и 50 кВт, разница между ними только в объёме: 400 и 500 литров. У всех моделей серии есть фланец для прочистки и место под установку ТЭНа. Это уже техника для больших домов, гостевых объектов, бань с несколькими душевыми и коммерческих зданий с серьёзным разбором воды в час.

Если в доме один котёл и один-два санузла, серия SB закрывает задачу полностью. Змеевик 28 кВт у SB 150 и SB 200 согласуется с большинством бытовых газовых котлов на 24-30 кВт, а бак на 150-200 литров держит запас для душа и кухни без просадки напора.

SB 250 со змеевиком 36 кВт стоит взять, когда котёл помощнее или разбор побольше: две ванные, семья на пять человек, привычка набирать полную ванну. Двести пятьдесят литров хватает на подряд идущие процедуры, а мощный змеевик догревает свежую воду прямо во время долгого разбора. Двух источников тепла тут нет, а значит и второй контур не нужен: он только удорожил бы бойлер без пользы.

Простой ориентир: если вы не планируете ставить второй котёл, солнечный коллектор или тепловой насос, переплачивать за серию ST смысла нет. SB справится и обойдётся дешевле.

Серия ST нужна, когда тепло в бак приходит из двух источников. Самые частые связки такие. Газовый котёл плюс твердотопливный: газ работает в будни, дровяной котёл топят по выходным или в морозы, оба контура заведены в один бак. Котёл плюс солнечный коллектор: летом воду греет солнце почти бесплатно, зимой её догревает котёл. Котёл плюс тепловой насос: насос работает в мягкую погоду, котёл подхватывает в холода.

Второй змеевик стоит закладывать и на будущее. Даже если сейчас источник один, свободный контур позволит потом подключить коллектор или тепловой насос, не меняя бойлер. Для дома, который достраивают очередями, это разумный задел: бак с запасом ставят один раз, а источники добавляют по мере готовности.

Есть и второй повод взять ST, помимо двух источников. Это большой разбор горячей воды. Суммарные 60-89 кВт двух змеевиков греют бак кратно быстрее, чем один контур на 28-36 кВт, и для объекта с несколькими душевыми это решает.

От мощности змеевика зависит, как быстро бак нагреется и сколько горячей воды отдаст в пиковый час. Один змеевик SB снимает с котла 28-36 кВт. Два змеевика ST дают вместе 60-89 кВт, и это не для красоты цифры.

Причина в задаче. SB рассчитан на семью: нагреть 150-250 литров и поддерживать запас, с чем 28-36 кВт справляются. ST ставят туда, где воду разбирают потоком, например на объект с пятью душевыми, которые открывают одновременно. Тут мало нагреть бак один раз, надо непрерывно догревать свежую холодную воду по мере разбора. Для этого и нужна суммарная мощность под 89 кВт: два контура забирают тепло от двух котлов и держат температуру даже при полном разборе.

Если подобрать бойлер наоборот, поставить SB туда, где нужна мощность ST, картина выйдет невесёлая: бак разово нагреется, а после активного разбора будет копить тепло часами. Поэтому под серьёзную нагрузку берут ST не только ради второго источника, но и ради запаса по мощности.

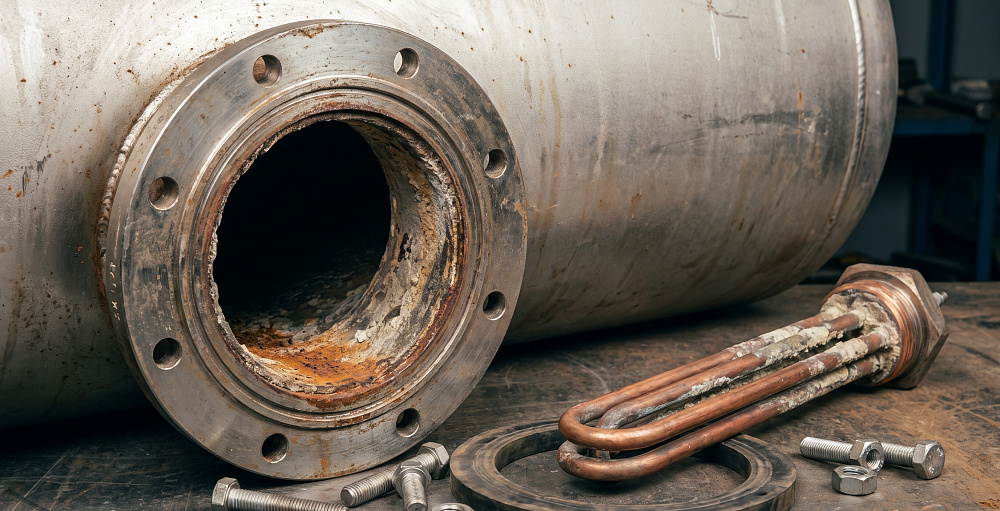

У серии ST есть фланец для прочистки, которого нет у SB. Через него добираются до внутренней поверхности бака и змеевиков, чтобы снять накипь и отложения. На больших объёмах и жёсткой воде это важно: чем крупнее бак и активнее разбор, тем быстрее нарастает налёт, а фланец позволяет обслуживать бойлер, не разбирая обвязку.

Там же предусмотрено место под установку ТЭНа. Электрический нагреватель пригодится в межсезонье, когда котёл выключен, или как резерв на случай, если один из источников тепла встанет. Для коммерческого объекта, где перебой с горячей водой недопустим, такой резерв лишним не бывает.

У серии SB установка ТЭНа тоже предусмотрена, а вот отдельного ревизионного фланца нет: объёмы меньше, обслуживание проще. Это ещё одна причина, по которой ST дороже: в ней заложено больше под тяжёлую эксплуатацию.

Два змеевика в баке ST различаются по мощности неспроста. Возьмём ST 300D: у него контуры на 30 и 39 кВт. Логика подключения простая. На более мощный змеевик заводят основной источник, тот, что несёт главную нагрузку и должен быстро восполнять разобранную воду. На второй, послабее, вешают вспомогательный или сезонный источник.

Пример с солнечным коллектором. Коллектор даёт тепло неравномерно и зависит от погоды, поэтому его обычно ставят на подогрев основного объёма воды, а котёл через второй змеевик догревает бак до нужной температуры, когда солнца не хватает. В связке с твердотопливным котлом наоборот: газовый котёл держит базу и работает стабильно, а дровяной подключают как более мощный источник на морозы. Точную схему подбирают под конкретную котельную, но принцип один: мощный контур под то, что греет чаще и сильнее.

У SB такого вопроса не возникает: один змеевик, один источник, обвязка проще. Это ещё один довод не брать ST без реальной необходимости, лишний контур придётся правильно завести и настроить.

По объёму серии частично пересекаются на отметке 200 литров, дальше расходятся. SB покрывает 150, 200 и 250 литров, ST начинается с 200 и доходит до 500. Если вам нужно 300 литров и больше, выбора по сути нет: это диапазон ST.

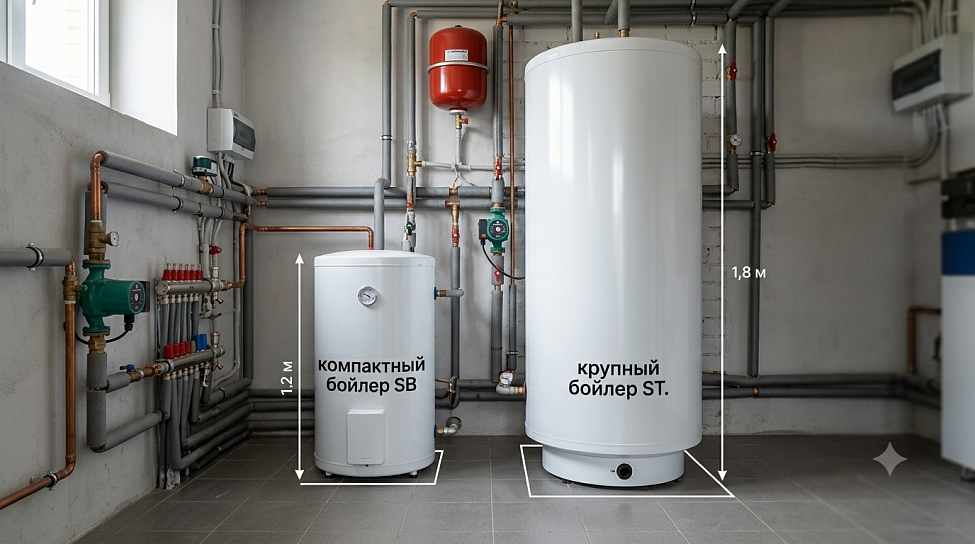

По габаритам разница ощутима. SB компактнее: основание 52×52 см, самая высокая SB 250 при 148 см весит 43 кг. У ST основание крупнее, 58×58 см у младших моделей и 70×70 см у ST 400D и ST 500D. Вес растёт быстро: ST 300D тянет 87 кг, ST 400D доходит до 117 кг, а ST 500D весит 137 кг. Такие баки ставят только на пол с прочным основанием и закладывают запас по высоте: корпус ST 500D поднимается на 178 см.

Практический вывод: под ST в котельной нужно заметно больше места и по площади, и по высоте, и по несущей способности пола. Если помещение тесное, а два источника тепла всё же есть, это стоит учесть на этапе планировки.

Обе серии сделаны из нержавеющей стали 316. Это пищевая нержавейка, контакт с горячей водой для неё безопасен, она хорошо стоит на водопроводной и скважинной воде средней жёсткости. Толщина и класс стали у SB и ST одинаковые, разница только в конструкции: число змеевиков, наличие фланца, объём.

Если вода из скважины жёсткая, с запахом сероводорода или высокой минерализацией, под неё в линейке есть серии на стали Duplex 2205, усиленной азотом. Но по части выбора между одним и двумя змеевиками сталь роли не играет: и SB, и ST идут в 316, и решение принимают по числу источников тепла и нужной мощности.

Гарантия у обеих серий одинаковая: 7 лет на внутренний бак и на греющий змеевик при расчётном сроке службы 20 лет. Условие простое, раз в год делать техобслуживание с отметкой в паспорте. Гарантия действует на территории ЕврАзЭС, срок гарантийного ремонта не больше 45 дней.

Первая и самая частая: взять ST там, где хватило бы SB. Логика вроде бы понятна, два змеевика лучше одного. Но если источник тепла один, второй контур просто нечем нагружать, а платите вы за него как за рабочий. Плюс более крупный и тяжёлый бак, которому нужно больше места. Для дома с одним котлом это переплата без отдачи.

Вторая ошибка обратная: поставить SB на объект с большим разбором в надежде сэкономить. Змеевик на 28-36 кВт не вытянет непрерывный поток на несколько душевых, бак нагреется один раз и уйдёт в долгое восстановление. Тут выручает только суммарная мощность ST.

Третья: не заложить запас по объёму и месту. Если в доме планируют второй источник тепла через год-два, дешевле сразу поставить ST с запасным контуром, чем менять бойлер целиком. И под крупный бак заранее проверьте, выдержит ли пол: ST 500D с водой весит под 640 кг.

Соберём всё в короткую сводку. Отталкивайтесь от числа источников тепла, дальше уточняйте по объёму и мощности.

Пройдитесь по трём вопросам перед покупкой. Сколько источников тепла в доме сейчас и планируется ли второй: один, это SB, два, это ST. Какой объём нужен по числу людей и точек разбора: до 250 литров есть в обеих сериях, от 300, только ST. Насколько велик разбор в пиковый час: для семьи хватит мощности SB, для объекта с несколькими душевыми нужны суммарные киловатты ST.

Если после этого остались сомнения, у VIENA работает техническая поддержка: помогут подобрать модель под конкретную схему котельной и рассчитать мощность под ваши источники тепла.
