Схемы подключения бойлера косвенного нагрева с рециркуляцией, котлом и полотенцесушителем

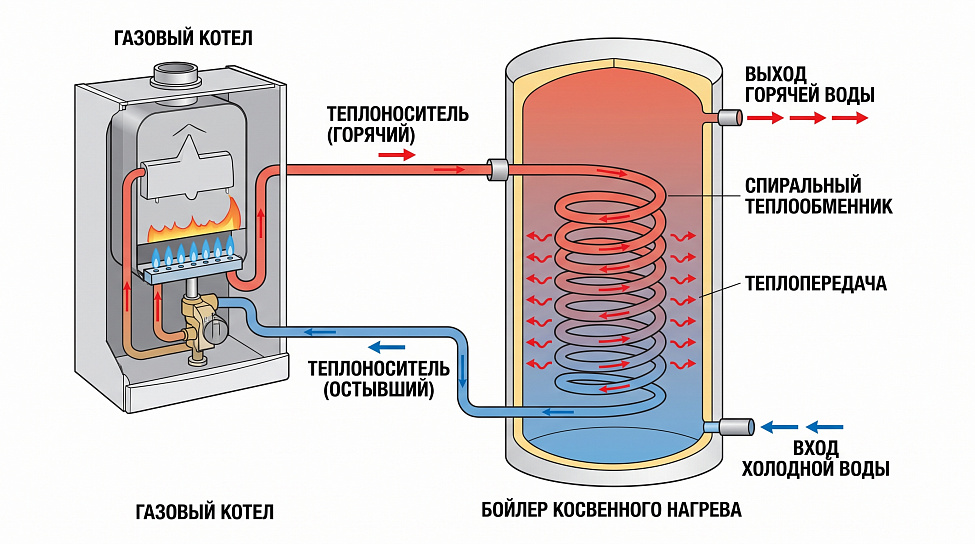

Бойлер косвенного нагрева не греет воду сам. Внутри бака стоит змеевик, по нему идёт теплоноситель от котла, а вокруг змеевика находится питьевая вода. Тепло с котлового контура переходит через стенку трубки в воду бака. Поэтому у бойлера две независимые линии: контур отопления заходит в змеевик, а контур ГВС подключается к патрубкам холодной и горячей воды.

Скорость нагрева задаёт мощность змеевика. У настенных WB 100 змеевик на 17 кВт, у напольного WTD 100 уже 28 кВт, а у WTD 300 доходит до 49 кВт. Важное правило обвязки: котёл должен отдавать в змеевик мощность не меньше, чем у самого змеевика. Если поставить бак с змеевиком 42 кВт на котёл 24 кВт, бойлер будет греться вдвое дольше паспортного времени.

Работает змеевик тем эффективнее, чем горячее теплоноситель от котла. На бойлер обычно подают 70–80 °C, а воду в баке держат на 55–60 °C: этого достаточно для комфортного разбора и меньше накипи на стенке змеевика, чем при 65 °C и выше. Площадь теплообмена у баков VIENA растёт вместе с объёмом: у WTD 100 змеевик 15 м и 1 м², у WTD 300 уже 30 м и 2,1 м². Чем больше площадь, тем быстрее бак принимает тепло, и тем спокойнее переносится большой разбор.

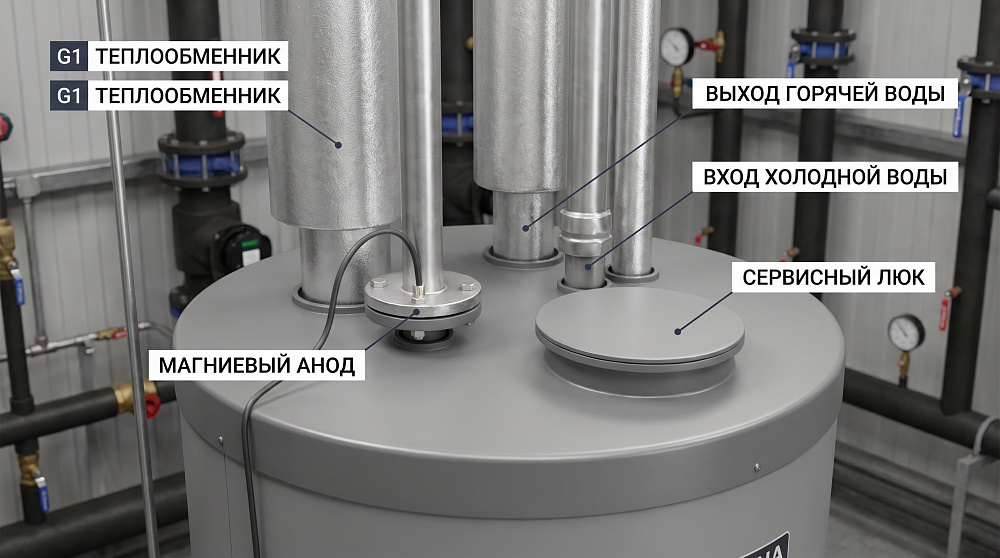

Прежде чем собирать схему, разберитесь с выводами на баке. У серий WTD, SB и ST резьбы стандартные, и обвязка везде ложится по одному принципу:

• Змеевик, G1": сюда заходит подача и обратка от котла, это контур отопления.
• Холодная и горячая вода, G3/4": линия ГВС, снизу холодная на входе, сверху горячая на разбор.
• Магниевый анод, G3/4": анод Ø20×300 мм, расходная защита бака, меняется раз в год.
• Технологическое отверстие, G1¼" DN32 у моделей на 100–200 литров и G1½" DN40 у 300–500 литров: под ТЭН или ревизию.

Отдельного патрубка под рециркуляцию у этих баков нет, и это нормально: петлю заводят через тройник на линии холодной воды. Как именно, разберём ниже. У серии ST к этому добавляется второй змеевик и фланец для прочистки, о двух источниках тепла тоже скажем.

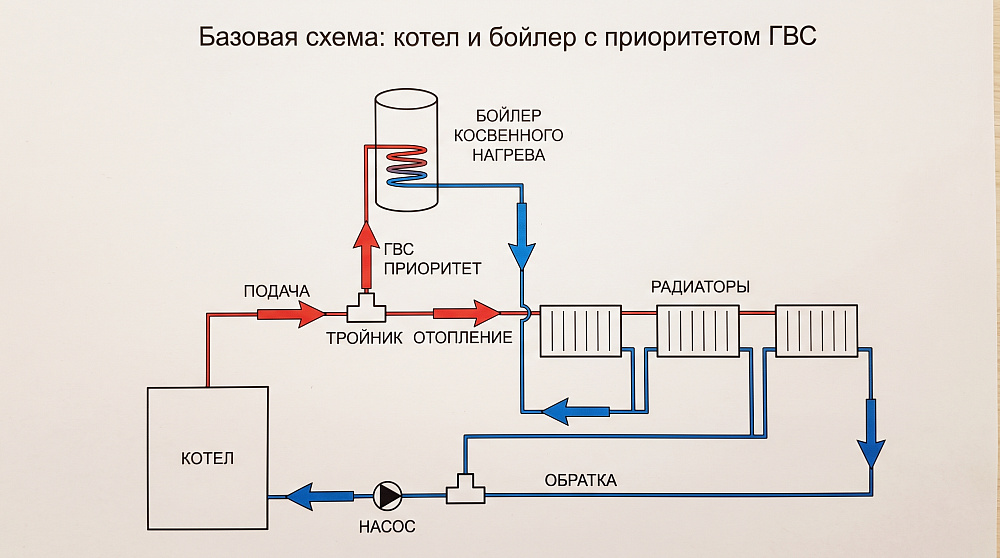

Бойлер подключают к котлу параллельно контуру отопления. Подача от котла идёт на тройник: одна ветка на радиаторы, вторая на змеевик бойлера. Задача схемы в том, чтобы при нагреве бака весь теплоноситель уходил в змеевик, а отопление на это время ставилось на паузу. Это и есть приоритет горячей воды: пока греется бак, батареи чуть остывают, зато вода в кране появляется быстро.

Управляет приоритетом термостат бойлера. Когда вода в баке остыла ниже уставки, термостат даёт сигнал, и теплоноситель переключается на змеевик. Как только бак прогрелся, поток возвращается в отопление. Собрать этот приоритет можно двумя способами: через трёхходовой клапан или через отдельный насос на бойлер.

Приоритет ГВС работает без ущерба для дома, потому что бак греется быстро, а инерция отопления большая. Пока бойлер добирает 10–15 градусов за несколько минут, радиаторы и стяжка тёплого пола остыть не успевают. У большинства котлов эта логика уже заложена: к плате подключают датчик или термостат бака, и котёл сам отдаёт приоритет горячей воде. Схему остаётся собрать по гидравлике.

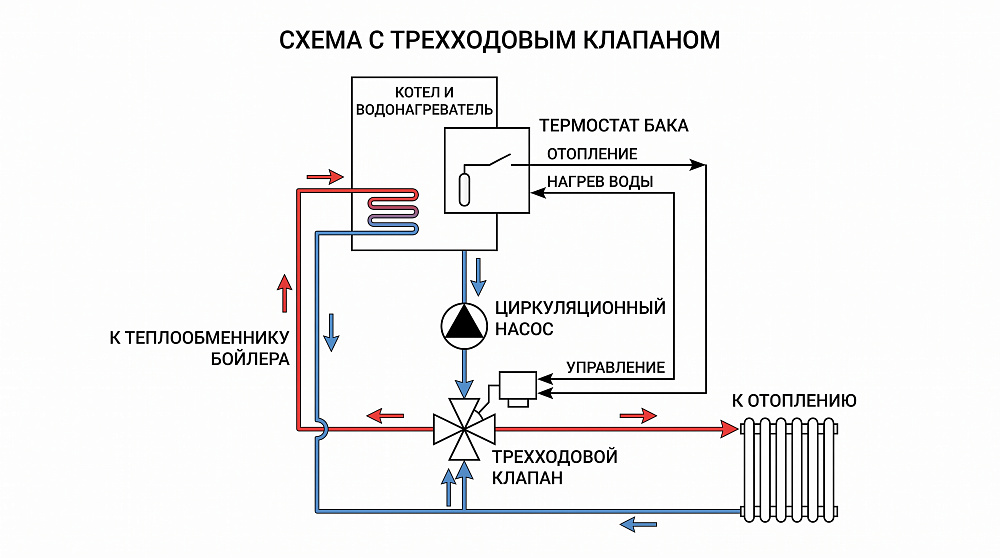

Трёхходовой клапан работает переключателем потока. Он стоит на подаче от котла и отправляет теплоноситель либо в отопление, либо в змеевик бойлера. Управляет клапаном термостат бака. Схема удобна тем, что циркуляционный насос в системе один, общий, а клапан просто перенаправляет его поток.

Порядок сборки такой: на выходе котла ставят циркуляционный насос, за ним трёхходовой клапан, от клапана одна линия на змеевик бойлера, вторая на коллектор отопления. Термостат бойлера подключают к приводу клапана. Такая обвязка компактна и хорошо ложится на настенные WB и небольшие напольные SB 150, где мощности одного насоса хватает и на отопление, и на бак.

Второй вариант приоритета: свой насос на контур бойлера. На линии змеевика ставят отдельный циркуляционный насос, а управляет им тот же термостат бака. Остыла вода: термостат включает насос бойлера, и котёл гонит теплоноситель через змеевик. Прогрелся бак: насос выключается.

Схему с отдельным насосом берут для крупных баков, где змеевик мощный и требует большого расхода теплоносителя. Напольный WTD 300 с змеевиком 49 кВт прокачивает через трубку заметный поток, и отдельный насос обеспечивает его без просадки отопления. Плюс схемы в том, что контуры отопления и бойлера гидравлически развязаны и не мешают друг другу.

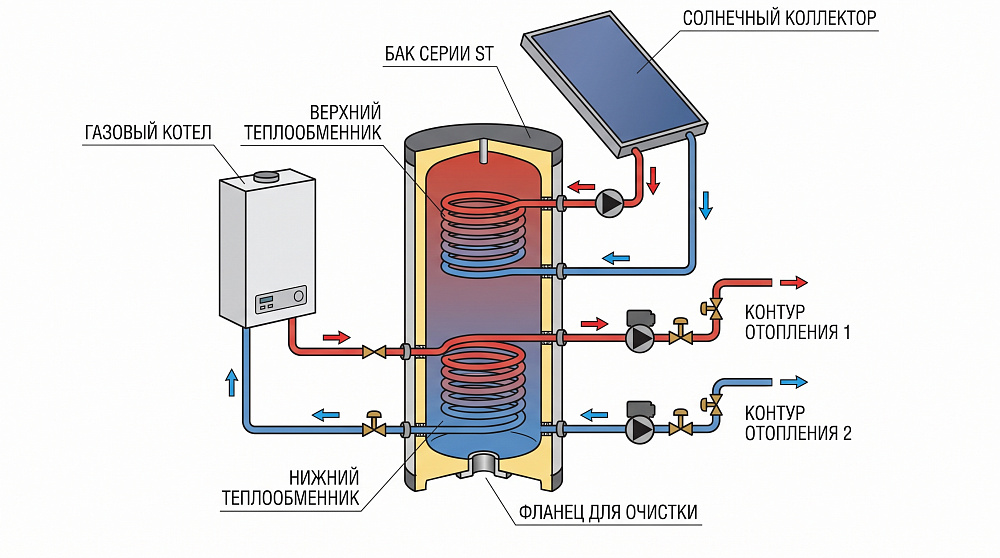

Когда греть бак нужно от двух источников, ставят бойлер с двумя змеевиками. В серии ST нижний змеевик подключают к постоянному источнику, верхний к дополнительному. ST 200D несёт два змеевика по 30 кВт, суммарно 60 кВт, а ST 300D уже 69 кВт.

Типовой расклад: нижний змеевик от котла, верхний от солнечного коллектора или второго котла. Летом бак догревает солнце, зимой основную работу берёт котёл. Каждый змеевик обвязывают своим приоритетным контуром с термостатом, а при вялых источниках в технологическое отверстие ST ставят ТЭН как резерв. Так один бак закрывает объект, где тепло приходит с разных сторон.

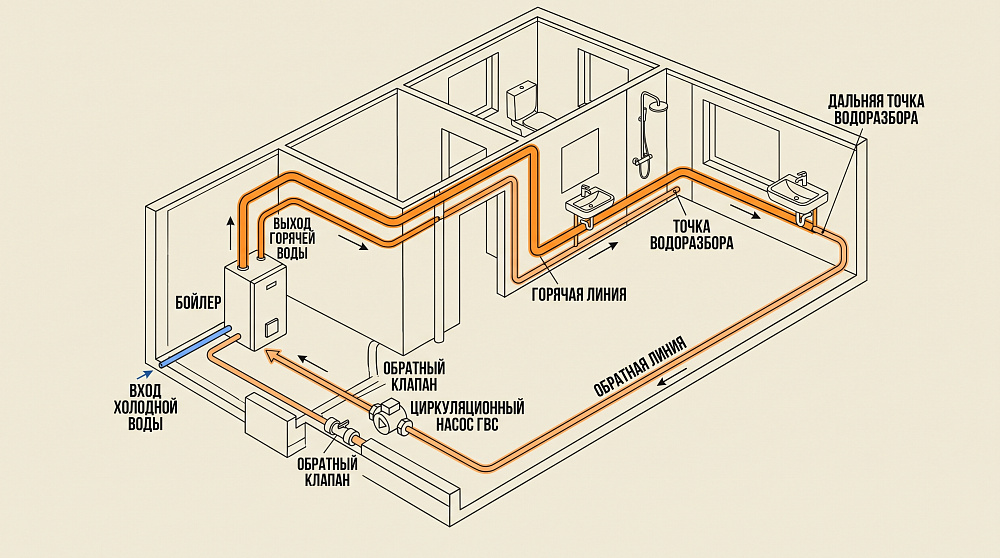

Без рециркуляции вода в трубе между баком и краном остывает, пока никто не разбирает. Открыли дальний смеситель, и сначала бежит холодная, пока не подойдёт горячая из бака. Рециркуляция убирает это ожидание: от бойлера до дальней точки прокладывают вторую трубу и замыкают её обратно в бак, а насос гоняет воду по кольцу. В любой момент в трубе стоит горячая вода.

Собирают петлю так: горячая линия идёт от бойлера к точкам разбора, у дальней точки разворачивается и обраткой возвращается к баку. На обратной линии ставят циркуляционный насос для ГВС и обратный клапан, чтобы вода шла в одну сторону. Возврат петли заводят через тройник на входе холодной воды бойлера, поскольку отдельного патрубка рециркуляции у баков нет. Насос берут с термостатом или таймером, чтобы он не крутил впустую ночью и не жёг лишний ресурс котла на подогрев остывающего кольца.

Трубу рециркуляции обязательно теплоизолируют по всей длине, иначе кольцо будет отдавать тепло в стены и котёл начнёт чаще догревать бак. Диаметр обратной линии берут меньше подающей: расход в петле небольшой, задача только компенсировать остывание. Насос рециркуляции ставят маломощный, на такой петле хватает моделей с напором до 2 метров. Помните и про минус схемы: постоянно горячее кольцо повышает расход энергоносителя, поэтому режим по таймеру под график семьи экономнее круглосуточного.

Полотенцесушитель в частном доме удобно посадить именно на петлю рециркуляции ГВС, а не на отопление. Тогда он греется от горячей воды бойлера и работает круглый год, а не только в отопительный сезон. В петлю его врезают последовательно: горячая вода из бойлера проходит через сушитель и дальше по обратной линии возвращается в бак.

Ставят полотенцесушитель ближе к концу горячей ветки, перед разворотом петли. Так через него всегда идёт поток, и он остаётся тёплым. Учтите, что сушитель добавляет длины и сопротивления в кольцо, поэтому насос рециркуляции подбирают с небольшим запасом по напору. Обвязку сушителя делают с байпасом и вентилями, чтобы при необходимости его можно было перекрыть и снять, не останавливая рециркуляцию по дому.

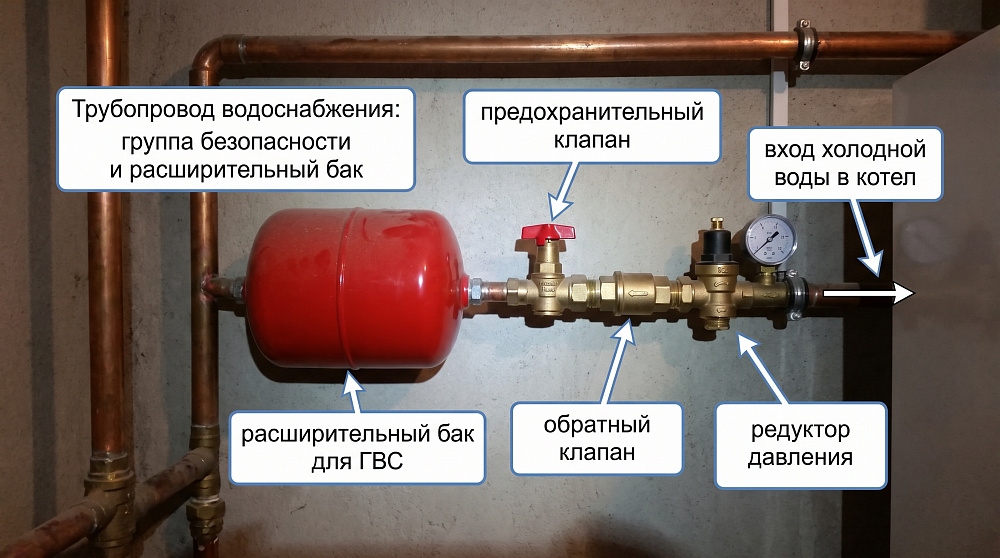

Линия ГВС в бойлере закрытая, а вода при нагреве расширяется, поэтому давление в баке растёт. Чтобы его сбросить, на входе холодной воды ставят предохранительный клапан. У баков VIENA рабочее давление 7 бар, испытательное 10 бар, и клапан подбирают на давление ниже рабочего, обычно 6 бар. Клапан сбрасывает лишнее и защищает бак от перегруза.

Рядом с клапаном на холодной ставят расширительный бак для ГВС: он принимает прирост объёма воды и гасит скачки давления, продлевая ресурс арматуры. Если давление в водопроводе выше рабочего, перед бойлером ставят редуктор. Полезен и обратный клапан на входе холодной, чтобы горячая вода не уходила обратно в холодную линию при разборе. Этот минимальный набор защищает бак и держит гарантию VIENA в силе: 7 лет на бак и змеевик при исправной обвязке.

Схема обвязки во многом зависит от бака. Сведём в таблицу, что под какую задачу брать.

Для дома с рециркуляцией и полотенцесушителем логичен напольный SB 200 или WTD на 200 литров: объёма хватает на кольцо ГВС, а мощности змеевика на быстрый нагрев после большого разбора.

Первая ошибка: змеевик мощнее котла. Бак греется медленно, потому что котёл не отдаёт нужную мощность в трубку. Сверяйте мощность змеевика бойлера с мощностью котла ещё на подборе. Вторая: рециркуляция без термостата или таймера на насосе. Насос крутит кольцо круглые сутки, вода в петле постоянно остывает, и котёл жжёт топливо на её подогрев. Ставьте управление по температуре или расписанию.

Третья ошибка: нет группы безопасности на холодной воде. Без предохранительного клапана давление в закрытом баке при нагреве растёт до срабатывания по аварии. Четвёртая: полотенцесушитель врезан в петлю без байпаса, и снять его без остановки рециркуляции нельзя. Собирайте узел сушителя на вентилях. По спорным местам обвязки под конкретную котельную поможет техническая поддержка VIENA: подскажут схему и подберут модель под котёл и расход.
